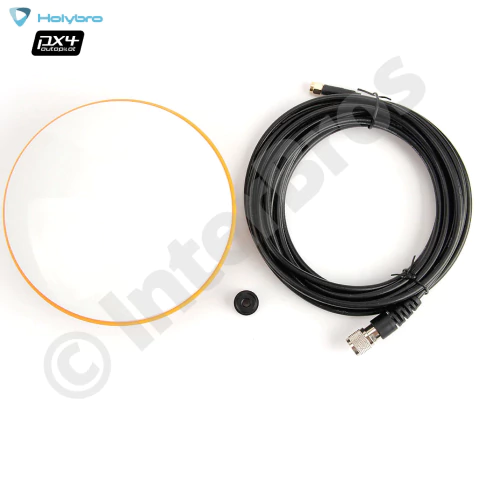

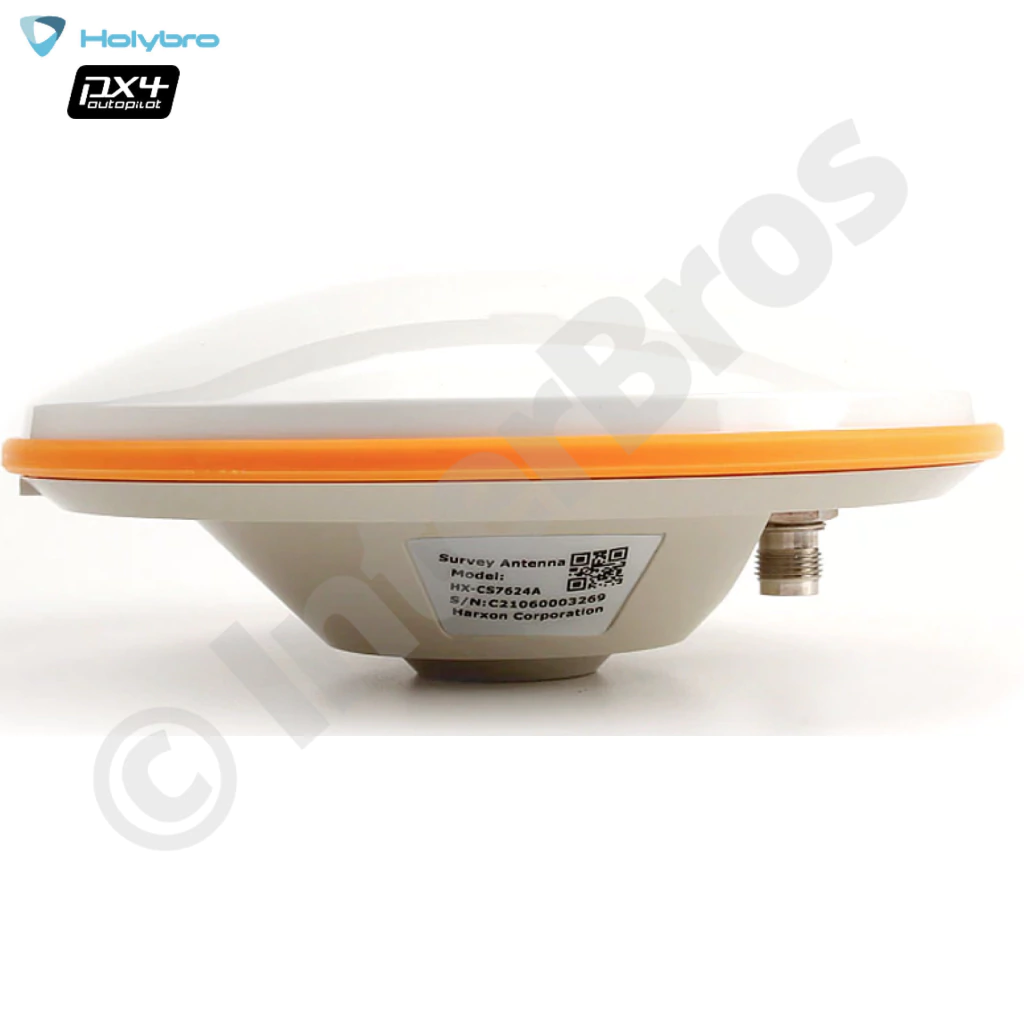

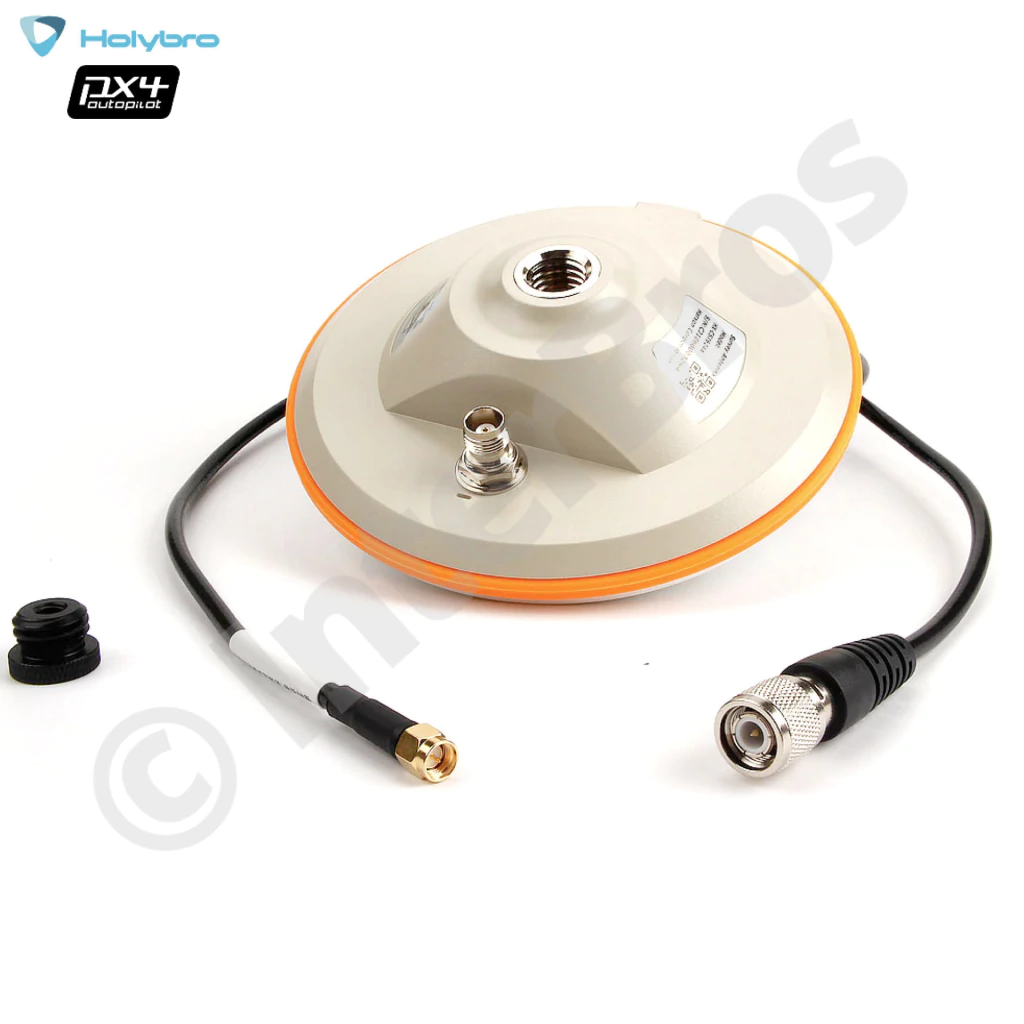

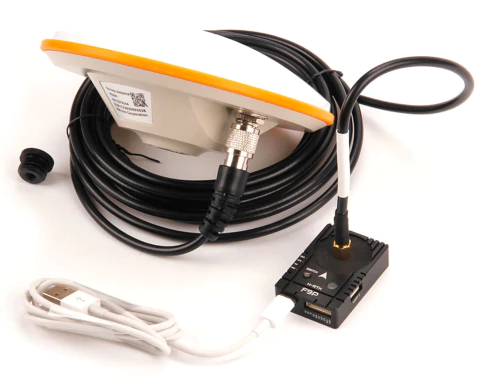

( Nota : A antena CS7624A na Base H-RTK F9P (SKU12022) e Base M8P (SKU12021) foi substituída por uma CSX627A semelhante até novo aviso. Ela mudará de volta para CS7624A assim que o fornecimento for estabilizado. O modelo de antena específico está sujeito a mudanças) - Cabo SMA-TNC macho-macho (comprimento: 5m) *1 - 1/4'' Fêmea para 5/8'' -11 Adaptador macho *1 - Cabo USB tipo c *1 *Montagem para tripé não incluída ( vendido separadamente)
|

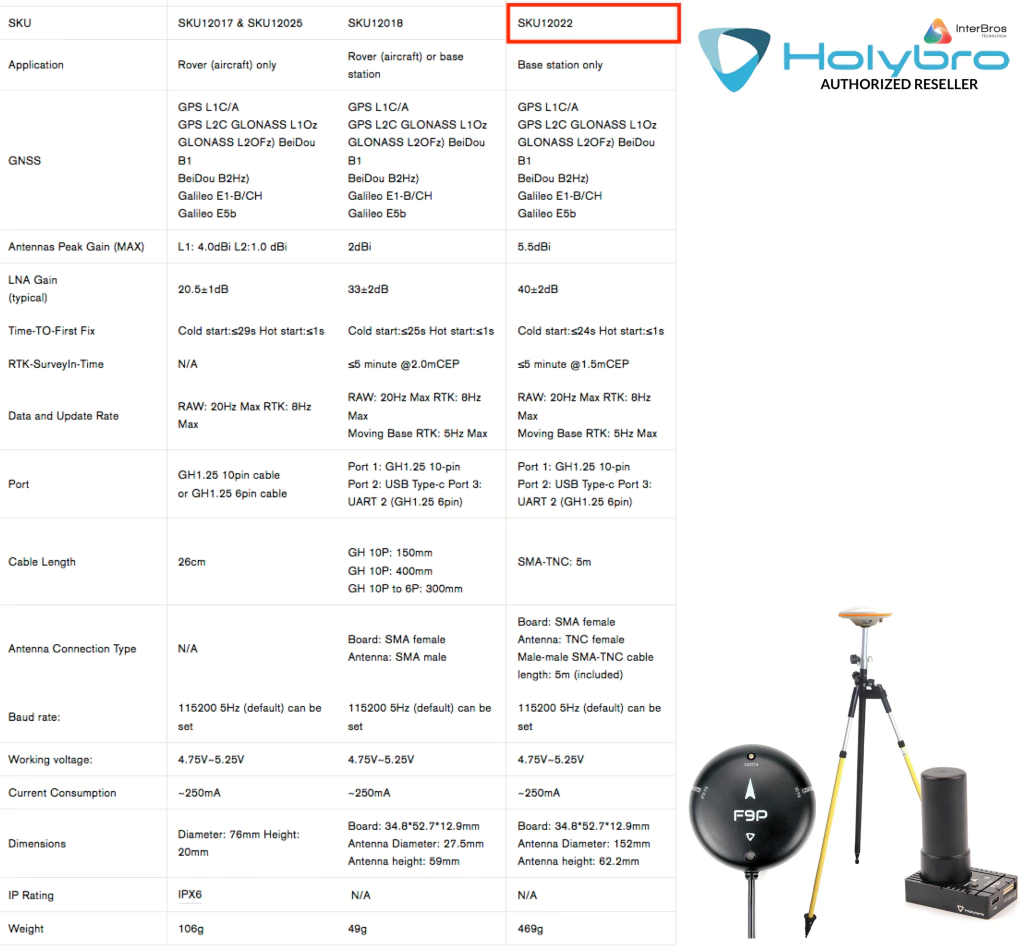

Modelo do produto
|
Base H-RTK F9P
 |
|
SKU 12022
|
|
|
Aplicativo
|
Apenas estação base
|
|
GNSS
|
GPS L1C/A
GPS L2C GLONASS L1Oz
GLONASS L2OFz) BeiDou B1
BeiDou B2Hz)
Galileo E1-B/CH
Galileu E5b
|
|
Ganho de Pico das Antenas (MAX)
|
5,5dBi
|
|
Ganho LNA
(típica)
|
40±2dB
|
|
Tempo até a primeira correção
|
Arranque a frio:≤24s Arranque a quente:≤1s
|
|
RTK-Pesquisa em Tempo
|
≤5 minutos @1,5mCEP
|
|
Dados e taxa de atualização
|
RAW: 20Hz Máximo RTK: 8Hz Máximo
Base móvel RTK: 5 Hz máx.
|
|
Porta
|
Porta 1: GH1.25 10 pinos
Porta 2: USB Type-c Porta 3: UART 2 (GH1.25 6pin)
|
|
Comprimento do cabo
|
SMA-TNC: 5m
|
|
Tipo de Conexão de Antena
|
Placa: SMA fêmea
Antena: TNC fêmea
Comprimento do cabo SMA-TNC macho-macho: 5m (incluído)
|
|
Taxa de transmissão:
|
115200 5 Hz (padrão) pode ser definido
|
|
Tensão de trabalho:
|
4,75V~5,25V
|
|
Consumo atual
|
~250mA
|
|
Dimensões
|
Placa: 34,8*52,7*12,9 mm
Diâmetro da antena: 152mm
Altura da antena: 62,2 mm
|
|
Peso
|
469g
|
Usando H-RTK com Cube Autopilot
Guia do usuário: Configuração e introdução.
Pinagem H-RTK
