DJI Zenmuse L1 l Câmera RGB l Módulo Lidar & IMU integrados l Compatível com Matrice 300 l DJI Terra l Drones & UAVs

Produto Lacrado de Fábrica

Product Highlights

• Integra um módulo Lidar, uma câmera RGB e uma IMU de alta precisão

• Alta Eficiência: 2 km² percorridos em um único voo

• Precisão vertical: 5 cm / Precisão horizontal: 10 cm

• Taxa de pontos: 240.000 pts/s

• Suporta 3 Retornos

• Faixa de detecção: 450 m a 80% de refletividade, 0 klx

• Visualização ao vivo da nuvem de pontos

• Nível de proteção de entrada IP44

• Visualização ao vivo da nuvem de pontos

• Inclui uma licença de 6 meses para DJI Terra Electricity Version

O que está na caixa:

• Câmera Zenmuse L1 20MP

• Gimbal estabilizado de 3 eixos

• Garantia limitada DJI de 1 ano

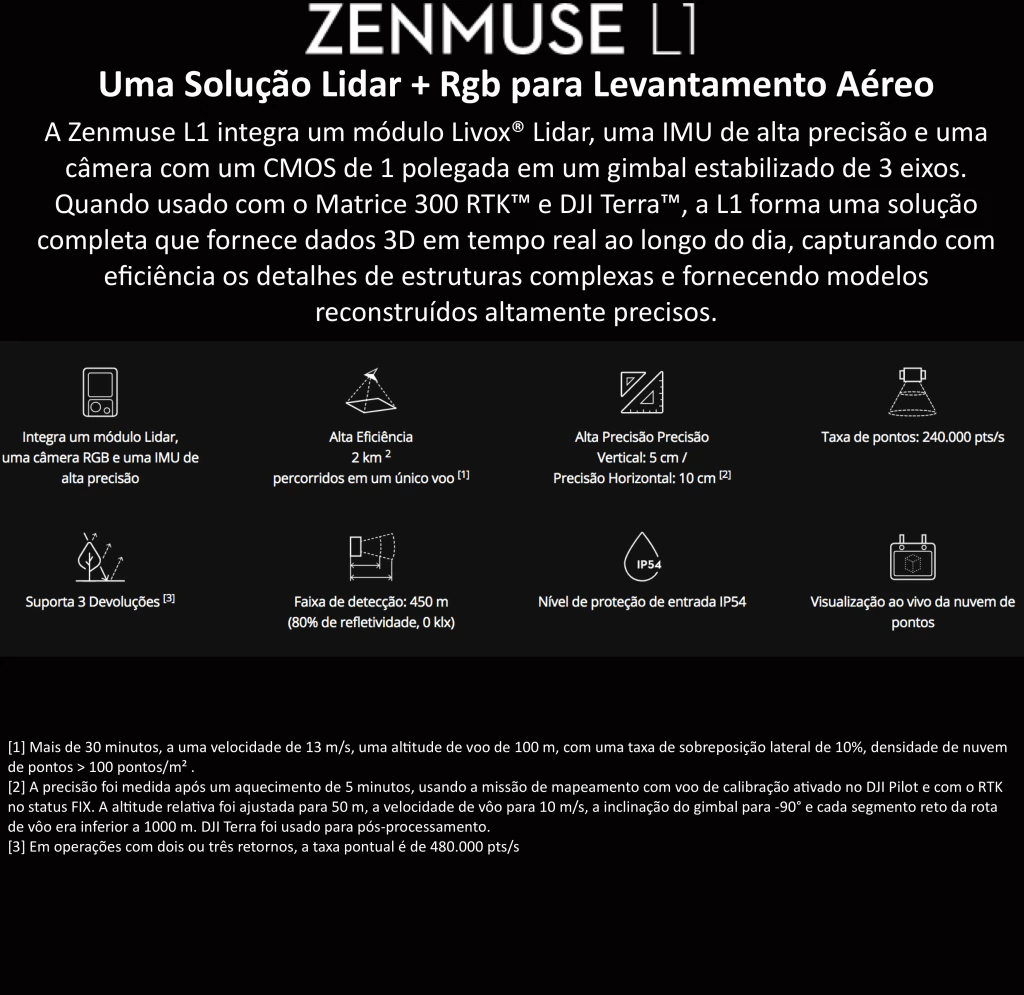

Clareza Instantânea. Precisão Superior.
Uma solução Lidar + RGB para levantamento aéreo

A Zenmuse L1 integra um módulo Livox Lidar, uma IMU de alta precisão e uma câmera com um CMOS de 1 polegada em um gimbal estabilizado de 3 eixos.

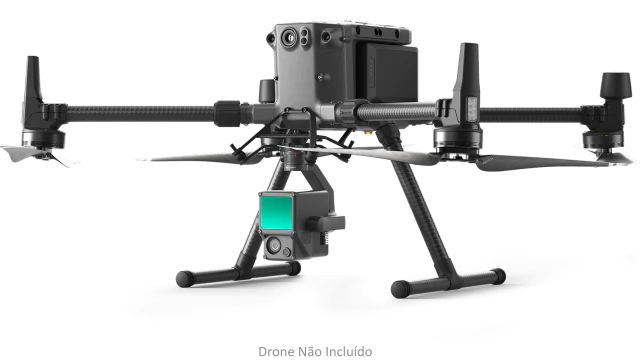

Quando usado com Matrice 300 RTK e DJI Terra, o L1 forma uma solução completa que fornece dados 3D em tempo real ao longo do dia, capturando com eficiência os detalhes de estruturas complexas e fornecendo modelos reconstruídos altamente precisos

Visualize dados enquanto voa

MÓDULO LIVOX LIDAR

• Frame Lidar com resultados de nuvem de pontos até 100% efetivos

• Faixa de detecção: 450m (80% de refletividade, 0 klx) / 190 m (10% de refletividade, 100 klx)

• Taxa de pontos efetiva: 240.000 pts/s

• Suporta 3 Devoluções

• Modo de varredura de linha e modo de varredura de pétala não repetitivo

Tudo à vista

CÂMERA RGB

• 20MP

• CMOS de 1 polegada

• Obturador Mecânico

Detalhes precisos à sua disposição

IMU DE ALTA PRECISÃO

• Precisão: 0,025° (roll/pitch) / 0,08° (yaw)

• Sensor de visão para precisão de posicionamento

• Fusão de dados GNSS, IMU, RGB

Visualização ao vivo da nuvem de pontos
As nuvens de pontos em tempo real fornecem insights imediatos no local, para que os operadores sejam informados para tomar decisões críticas rapidamente.

Você também pode verificar a qualidade do trabalho de campo verificando os dados da nuvem de pontos imediatamente após cada voo.

Medição e Anotação
Adquira e comunique dimensões críticas no modelo de nuvem de pontos usando medições e anotações.

Pós-processamento único
O DJI Terra combina os dados IMU e GNSS para cálculos de nuvens de pontos e luz visível, além de realizar cálculos de dados POS para que você possa gerar facilmente modelos reconstruídos e relatórios de precisão.

System Performance.

Detection Range

450 m @ 80% reflectivity, 0 klx;
190 m @ 10% reflectivity, 100 klx

Point Rate

Single return: 240,000 pts/s;
Multiple return: 480,000 pts/s

System Accuracy

Horizontal: 10 cm @ 50 m;
Vertical: 5 cm @ 50 m

Real-time Point Cloud Coloring Modes

True color; coloring by reflectivity; coloring by elevation

Lidar

Ranging Accuracy

3 cm @ 100 m

Maximum Returns Supported

3

Scan Modes

Repetitive line scan mode, non-repetitive petal scan mode

FOV

Repetitive line scan: 70.4 Degree x4.5 Degree
Non-repetitive scan: 70.4 Degree x77.2 Degree

Laser Safety

Class 1

Inertial Navigation System

IMU Update Frequency

200 Hz

Accelerometer Range

+/-8 g

Angular Velocity Meter Range

+/-2000 dps

Yaw Accuracy

Real-time: 0.18 Degree , Post-processing: 0.08 Degree

Pitch / Roll Accuracy

Real-time: 0.03 Degree , Post-processing: 0.025 Degree

Auxiliary Positioning Vision Sensor

Resolution

1280 x960

FOV

95 Degree

RGB Mapping Camera

Sensor Size

1"

Effective Pixels

20 MP

Photo Size

4864 x3648 (4:3); 5472 x3648 (3:2)

Focal Length

8.8 mm / 24 mm (Equivalent)

Shutter Speed

Mechanical Shutter Speed: 1/2000 - 8 s
Electronic Shutter Speed: 1/8000 - 8 s

ISO

Video: 100 - 3200 (Auto), 100 - 6400 (Manual)
Photo: 100 - 3200 (Auto), 100 - 12800 (Manual)

Aperture Range

f/2.8 - f/11

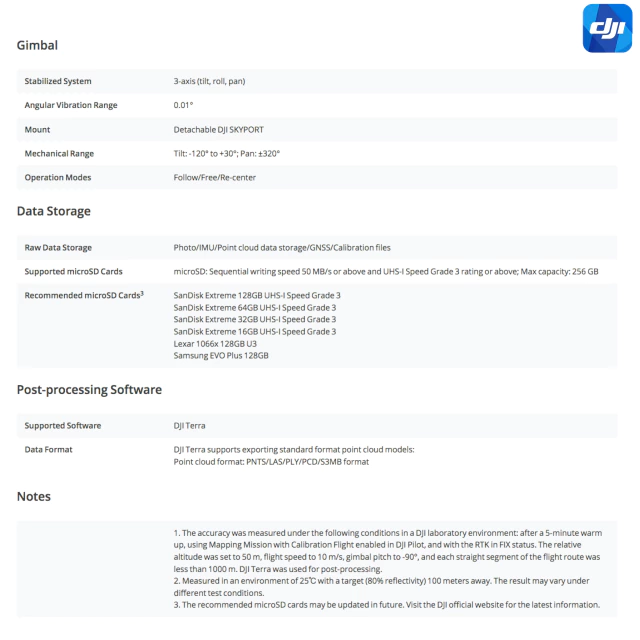

Gimbal

Stabilized System

3-axis (tilt, roll, pan)

Angular Vibration Range

0.01 Degree

Mount

Detachable DJI SKYPORT

Mechanical Range

Tilt: -120 Degree to +30 Degree ; Pan: +/-320 Degree

Operation Modes

Follow/Free/Re-center

Data Storage

Raw Data Storage

Photo/IMU/Point cloud data storage

Point Cloud Data Storage

Real-time modeling data storage

Supported microSD Cards

microSD: Class 10 or UHS-1 rating or above; Max capacity: 256 GB

Post-processing Software

Supported Software

DJI Terra

Data Format

DJI Terra supports exporting standard format point cloud models:
Point cloud format: PNTS/LAS/PLY/PCD/S3MB format Reconstruction model format:
B3DM/OSGB/PLY/OBJ/S3MB format

General

Power

30 W

IP Rating

IP44

Supported Aircraft

Matrice 300 RTK

Operating Temperature Range

-4 Degree to 122 Degree F (-20 Degree to 50 Degree C)

Storage Temperature Range

-4 Degree to 140 Degree F (-20 Degree to 60 Degree C)

Dimensions

5.9 x 4.3 x 6.6" (152 x 110 x 169mm)

Weight

31.7 oz (900g)
