Waveshare MLX90641 IR Array Thermal Imaging Camera, 16×12 Pixels, 55° FOV , Câmera Termográfica , Compatível com Raspberry Pi

Produto Lacrado de Fábrica

Product Highlights

• Adota a matriz de sensor térmico infravermelho distante MLX90641, 16 × 12 pixels

• Comunicação via interface I2C, configurável para modo rápido (taxa de dados de até 1MHz)

• Diferença de temperatura equivalente ao ruído (NETD) Taxa de atualização de 0,1 K RMS a 4 Hz

• Tradutor de tensão integrado, compatível com tensão operacional de 3,3 V/5 V

• Taxa de quadros programável 0,5~64Hz (0,25~32FPS)

• Vem com recursos de desenvolvimento e manual (exemplos para Raspberry Pi/Arduino(ESP32)/STM32)

Documentos:

WIKI: MLX90641-D55_Thermal_Camera

Na Caixa

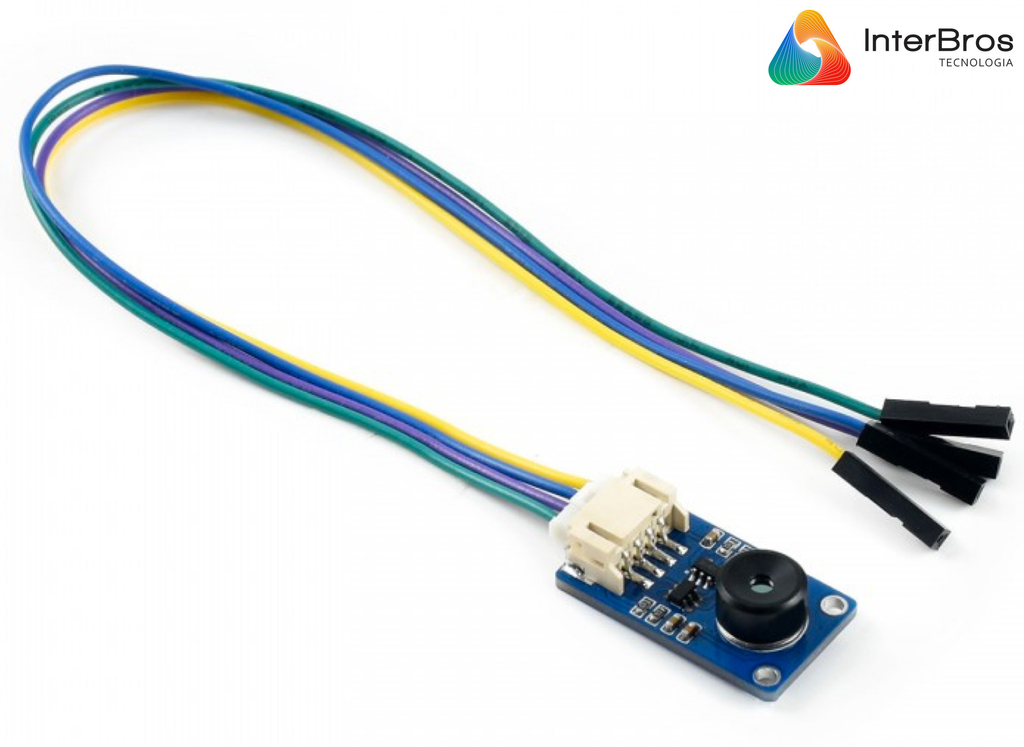

1. MLX90641-D55 Câmera térmica x1

2. PH2.0 4PIN cabo x1

1

2

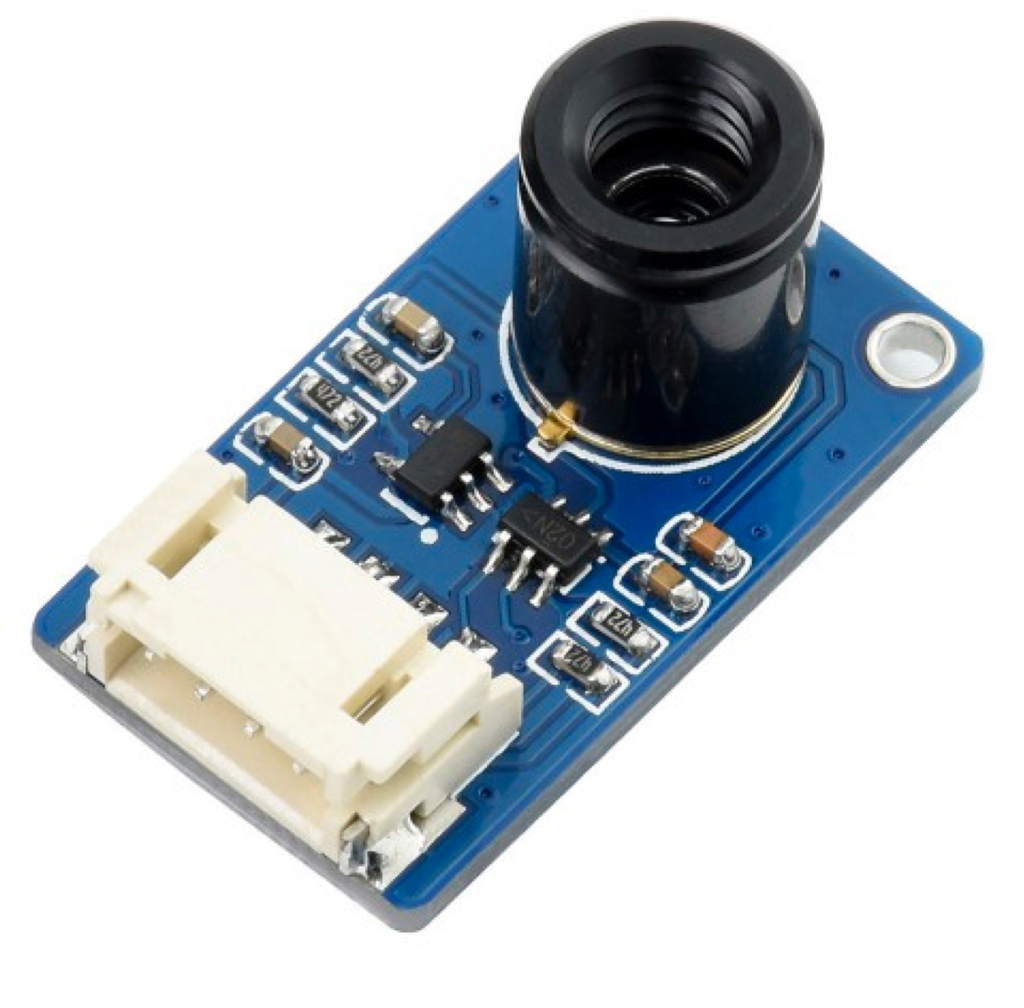

A câmera térmica MLX90641-D55 é uma câmera de imagem térmica de matriz infravermelha de tamanho pequeno, sem contato e de baixo custo, com 16 × 12 pixels.

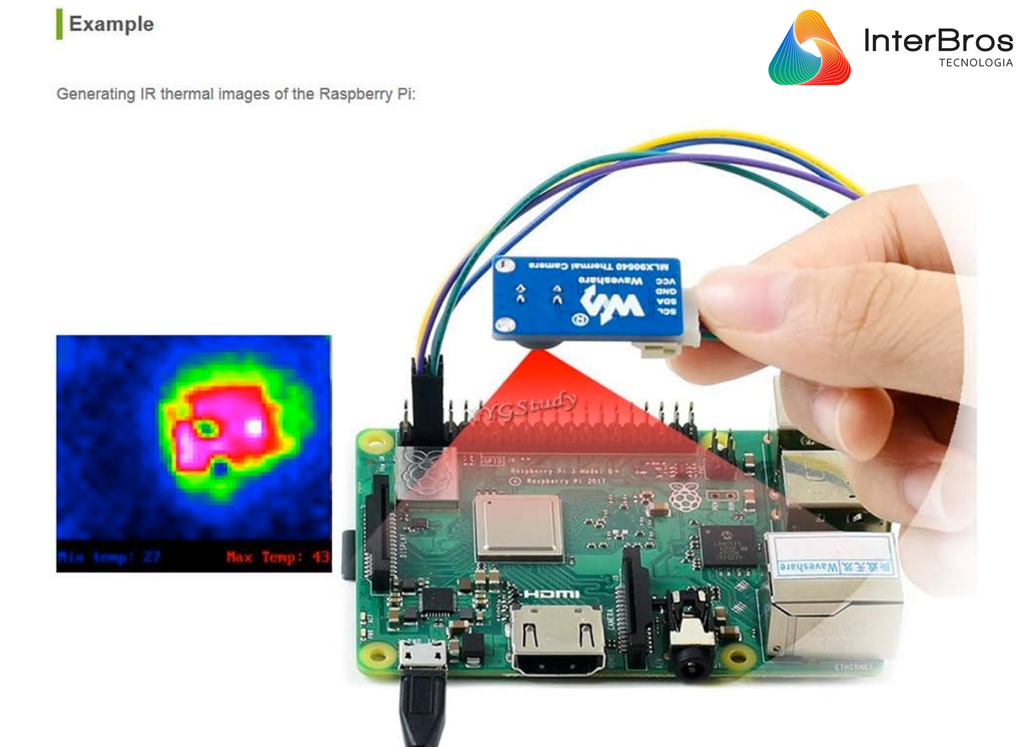

Ela detectará a distribuição IR de objetos no campo de visão, transformará os dados em temperatura de superfície dos objetos por cálculo e, em seguida, gerará imagens térmicas para facilitar a integração em diversas aplicações industriais ou de controle inteligente.

Aplicações

• Medições de temperatura sem contato de alta precisão

• Dispositivos de imagem térmica IR, termômetros IR

• Casa inteligente, edifício inteligente, iluminação inteligente

• Controle de temperatura industrial, monitoramento de segurança, detecção de intrusão/movimento

Especificações

• Tensão de operação: 3,3 V / 5 V

• Corrente operacional: ≈12mA

• Interface de comunicação: I2C (endereço 0x33)

• Campo de visão (Horizontal×Vertical): 55° × 35°

• Temperatura de operação: -40 ~ 125 °C

• PRECISÃO ABSOLUTA: +/-2°C~50°C

• Resolução: ±1°C

• Taxa de atualização: 0,5 Hz ~ 64 Hz (programável)

• Dimensões: 28 mm × 16 mm

• Tamanho do furo de montagem: 2,0 mm

Pinagens
No caso de trabalhar com MCU:

• VCC ↔ 3,3V / 5V

• GND ↔ GND

• SDA ↔ linha de dados MCU.I2C

• SCL ↔ Linha do relógio MCU.I2C
