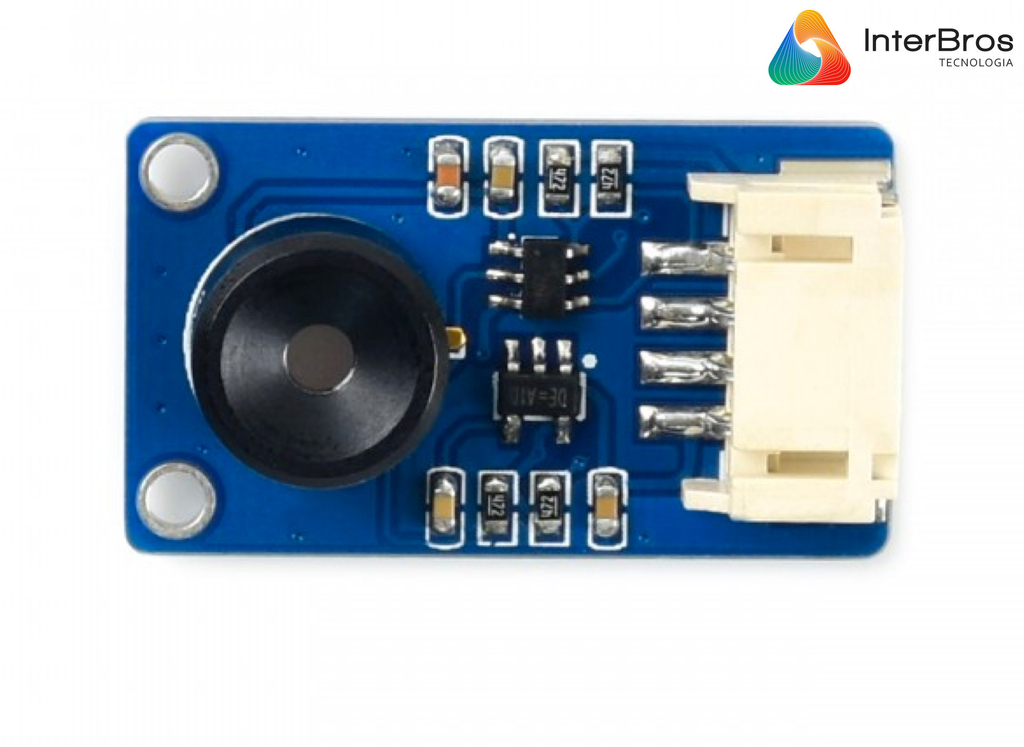

Waveshare MLX90640 IR Array Thermal Imaging Camera, 32×24 Pixels, 110° FOV , Câmera Termográfica , Compatível com Raspberry Pi

Produto Lacrado de Fábrica

Product Highlights

• Adota a matriz de sensor térmico infravermelho distante MLX90640, 32 × 24 pixels

• Comunicação via interface I2C, configurável para modo rápido (taxa de dados de até 1MHz)

• Diferença de temperatura equivalente ao ruído (NETD) Taxa de atualização de 0,1 K RMS a 1 Hz

• Tradutor de tensão integrado, compatível com tensão operacional de 3,3 V / 5 V

• Vem com recursos de desenvolvimento e manual (exemplos para Raspberry Pi/Arduino(ESP32)/STM32)

Documentos:

Wiki: www.waveshare.com/wiki/MLX90640-D110_Thermal_Camera

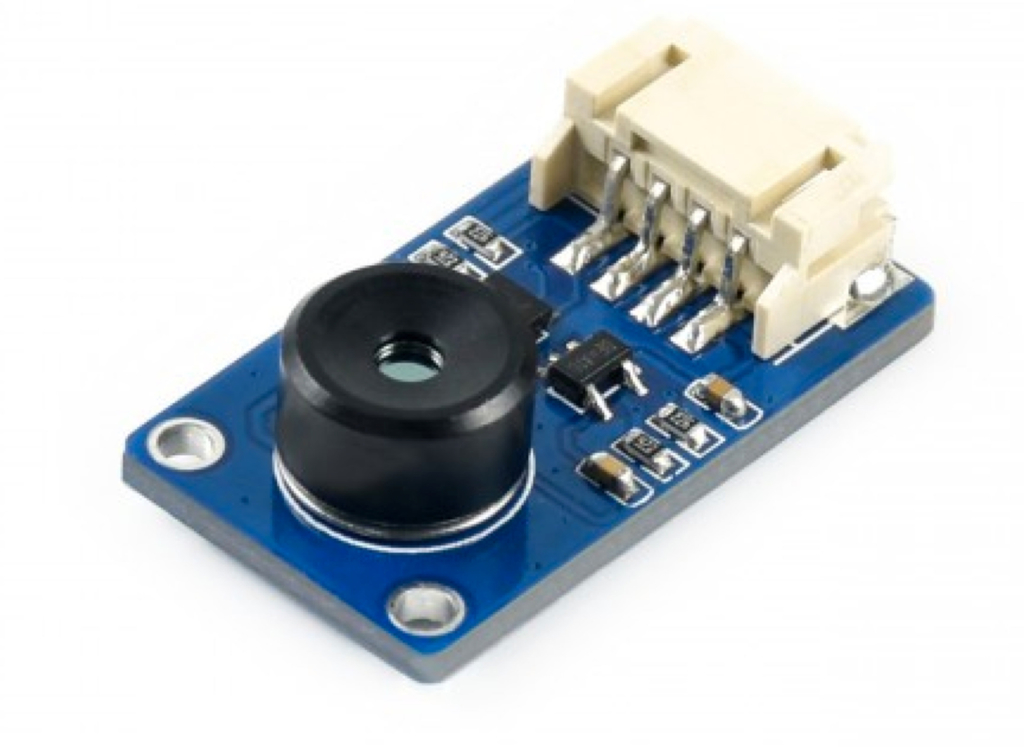

Na Caixa

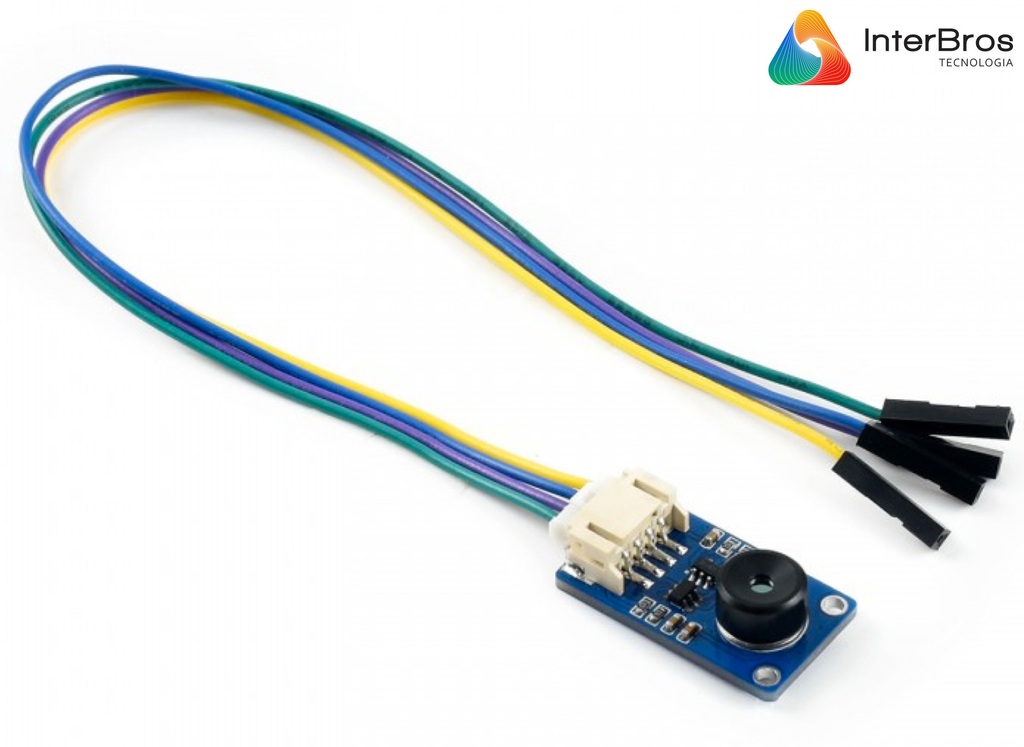

1. MLX90640-D110 Câmera térmica x1

2. PH2.0 4PIN cabo x1

1

2

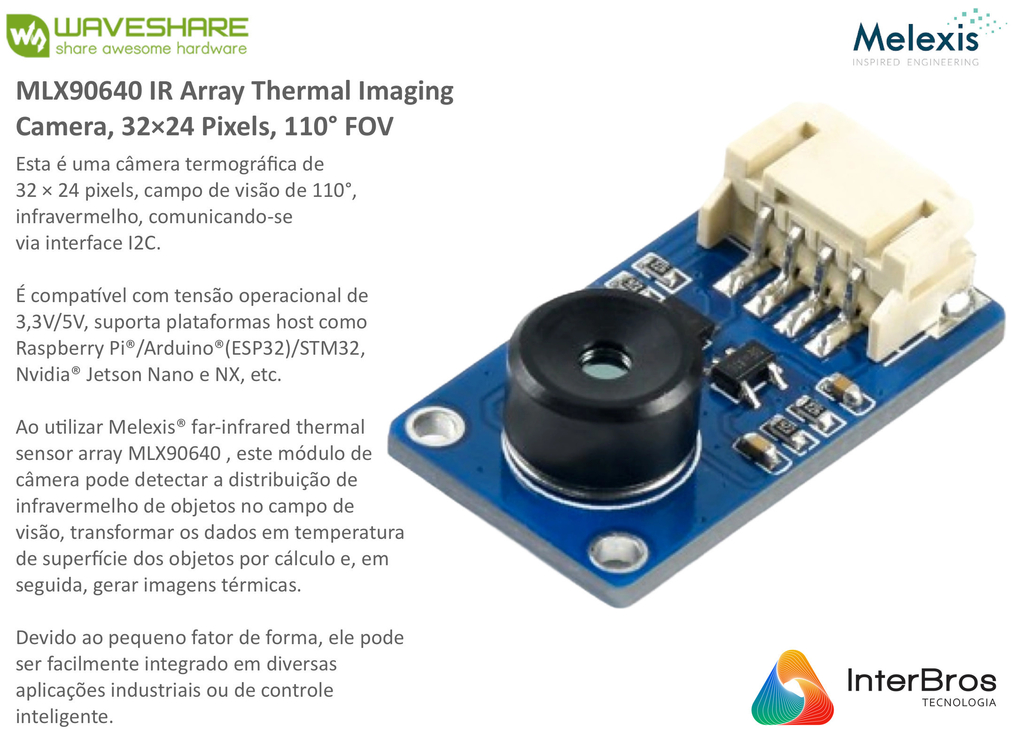

Esta é uma câmera termográfica de 32 × 24 pixels, campo de visão de 110°, infravermelho, comunicando-se via interface I2C.

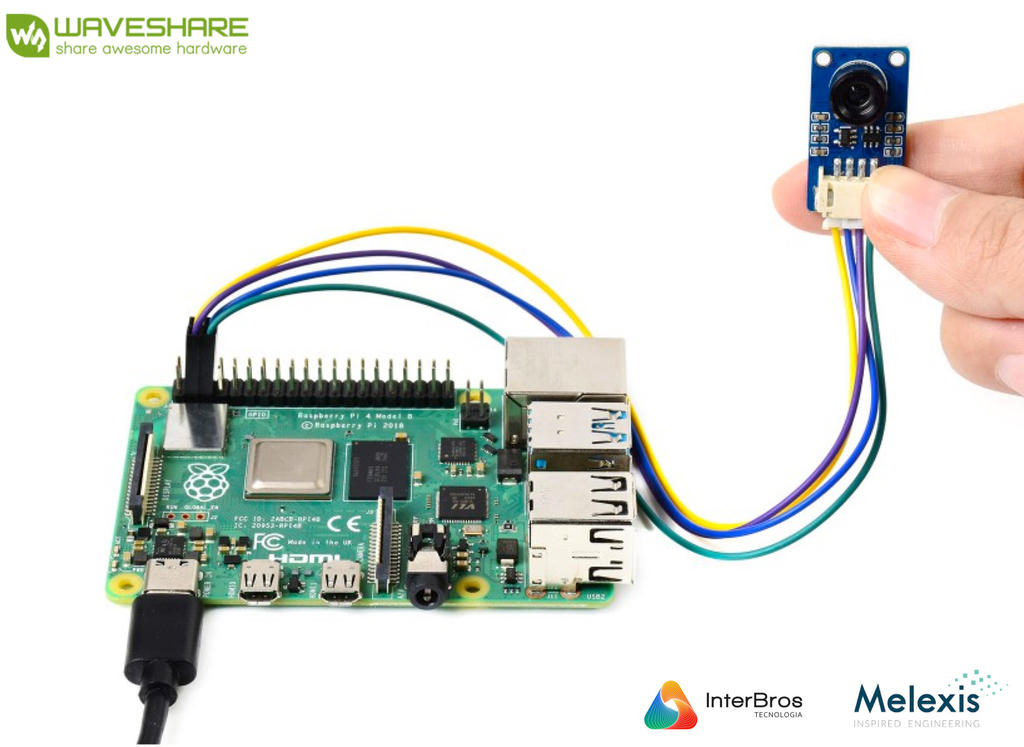

É compatível com tensão operacional de 3,3V/5V, suporta plataformas host como Raspberry Pi/Arduino(ESP32)/STM32, etc.

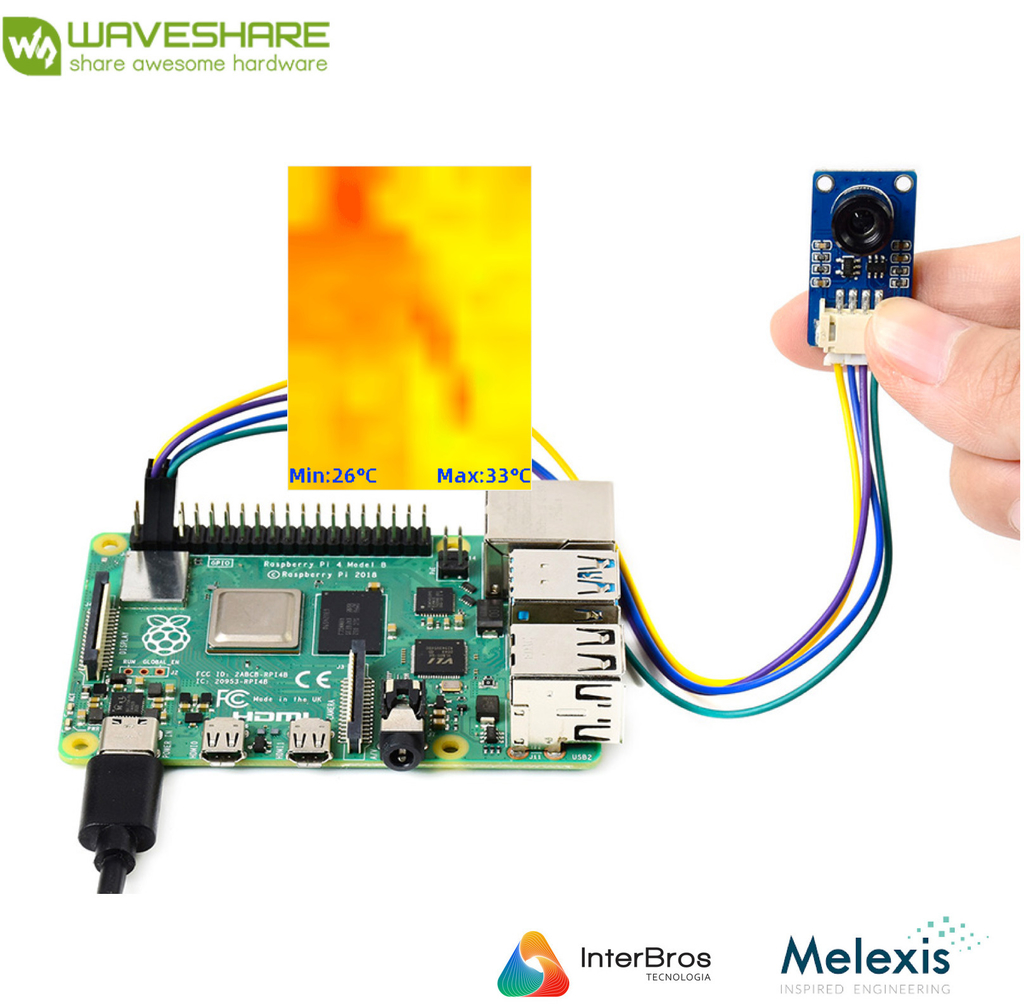

Ao utilizar a matriz de sensor térmico infravermelho distante MLX90640, este módulo pode detectar a distribuição de infravermelho de objetos no campo de visão, transformar os dados em temperatura de superfície dos objetos por cálculo e, em seguida, gerar imagens térmicas.

Devido ao pequeno fator de forma, ela pode ser facilmente integrada em diversas aplicações industriais ou de controle inteligente.

Aplicações

• Medições de temperatura sem contato de alta precisão

• Dispositivos de imagem térmica IR, termômetros IR

• Casa inteligente, edifício inteligente, iluminação inteligente

• Controle de temperatura industrial, monitoramento de segurança, detecção de intrusão/movimento

Especificações

• Tensão de operação: 3,3 V/5 V

• Corrente operacional: <23mA

• Interface de comunicação: I2C (endereço 0x33)

• Campo de visão (Horizontal×Vertical):

• Câmera térmica MLX90640-D55 : 55° × 35° (ângulo estreito FOV, adequado para medição de longo alcance)

• MLX90640-D110 Câmera térmica : 110° × 75° (FOV de grande angular, adequado para medição de curto alcance)

• Temperatura de operação: -40°C~85°C

• Temperatura alvo: -40°C~300°C

• Resolução: ±1°C

• Taxa de atualização: 0,5 Hz ~ 64 Hz (programável)

• Dimensões: 28 mm × 16 mm

• Tamanho do furo de montagem: 2,0 mm

Pinagens
No caso de trabalhar com MCU:

• VCC ↔ 3,3V / 5V

• GND ↔ GND

• SDA ↔ linha de dados MCU.I2C

• SCL ↔ Linha do relógio MCU.I2C
