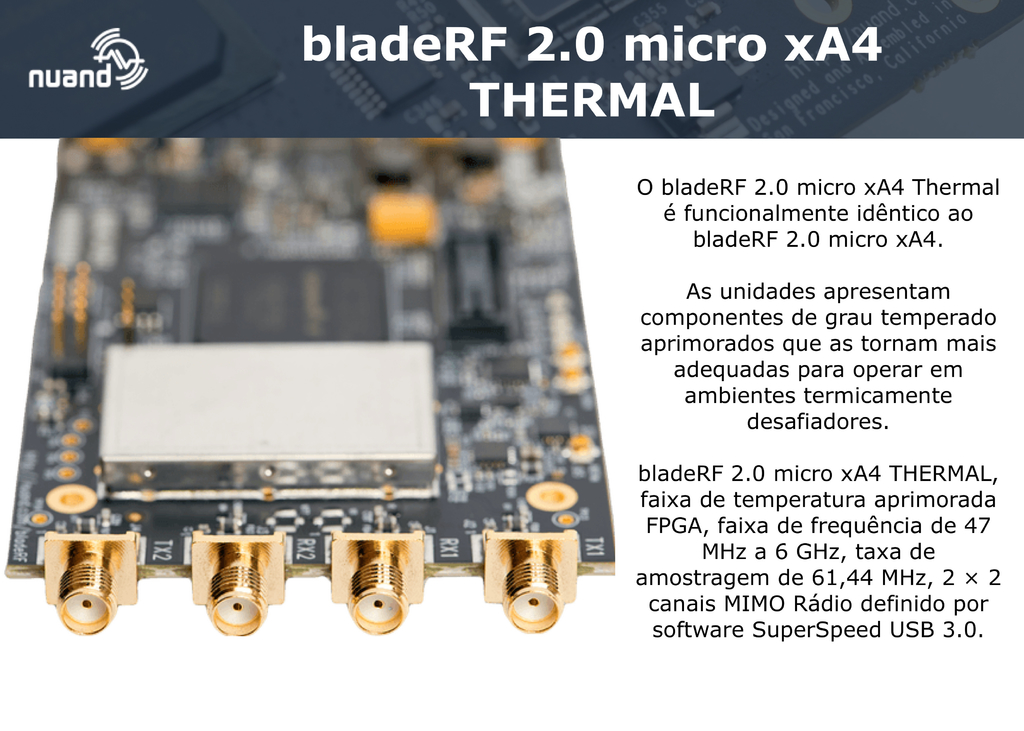

O bladeRF 2.0 micro xA4 Thermal é funcionalmente idêntico ao bladeRF 2.0 micro xA4.As unidades apresentam componentes de grau temperado aprimorados que as tornam mais adequadas para operar em ambientes termicamente desafiadores.bladeRF 2.0 micro xA4 THERMAL, faixa de temperatura aprimorada FPGA, faixa de frequência de 47 MHz a 6 GHz, taxa de amostragem de 61,44 MHz, 2 × 2 canais MIMO Rádio definido por software SuperSpeed USB 3.0.
Descrição
O bladeRF 2.0 micro xA4 THERMAL é a próxima geração de Rádio Definido por Software (SDR) que oferece uma faixa de frequência de 47MHz a 6GHz, taxa de amostragem de 61,44MHz e streaming MIMO 2×2. Embalado em um formato pequeno, o bladeRF 2.0 micro foi projetado para alto desempenho, bem como para aplicativos móveis.
Através do libbladeRF, o bladeRF 2.0 micro é compatível com GNURadio, GQRX, SDR-Radio, SDR#, gr-fosphor, SoapySDR e muito mais no Windows, Linux e macOS.
A tampa de proteção de RF protege os componentes de RF sensíveis da interferência eletromagnética (EMI) e fornece dissipação térmica adicional, permitindo que o bladeRF 2.0 micro opere em ambientes desafiadores.
Todas as portas RF SMA são capazes de fornecer energia sobre circuitos de polarização em T para amplificadores e pré-amplificadores de banda larga. A alimentação para periféricos de polarização é totalmente controlável por software, proporcionando máxima flexibilidade operacional. Atualmente, os periféricos oficiais de bias-te incluem o BT-100, um amplificador de potência de banda larga para TX, e o BT-200, um amplificador de baixo ruído de banda larga para RX.
No núcleo do bladeRF 2.0 micro está o FPGA Cyclone V de última geração da Intel (anteriormente Altera). O xA4 possui um FPGA de 49KLE, dos quais cerca de 32KLE estão disponíveis e podem ser programados pelo usuário.
Opcionalmente, para acelerar modems em HDL e para espaço FPGA adicional, considere o bladeRF xA9 THERMAL, que apresenta o maior FPGA da classe de qualquer SDR único com 301KLE, dos quais cerca de 292KLE estão disponíveis e são programáveis pelo usuário.
Uma arquitetura de clock avançada permite que o bladeRF 2.0 micro receba e forneça seu clock fundamental de 38,4 MHz de e para outros dispositivos. Além disso, um PLL integrado permite que o bladeRF 2.0 micro dome seu VCTCXO para um sinal de referência de 10MHz. O xA4 possui um oscilador altamente preciso e estável. O DAC integrado define o ajuste de frequência do oscilador para um valor calibrado de fábrica.
A rede de distribuição de energia (PDN) do bladeRF 2.0 micro apresenta uma combinação complexa de modo de comutação de baixo ruído e alta eficiência e reguladores de energia lineares. Enquanto o bladeRF 2.0 micro pode ser executado apenas a partir da alimentação do barramento USB, uma fonte de alimentação externa pode ser fornecida para garantir o desempenho linear máximo dos periféricos de polarização em T. O PDN possui uma seleção automática e um circuito de retenção para otimizar o consumo de energia entre o barramento USB e a alimentação CC externa.
O bladeRF 2.0 micro pode ser executado sem cabeça sem a necessidade de estar conectado a um PC ou SBC. O flash on-board é grande o suficiente para armazenar qualquer tamanho de imagem FPGA para o xA4.
Supervelocidade USB 3.0 Alta velocidade, baixa latência e maior fornecimento de energia em um único cabo: USB 3.0 Superspeed é a interface perfeita para um front-end de rádio de ampla largura de banda para computadores modernos. O microcontrolador Cypress FX3 é a solução ideal com um poderoso processador ARM9 e largura de banda suficiente para saturar o link USB 3.0 full duplex de 5 Gbps.

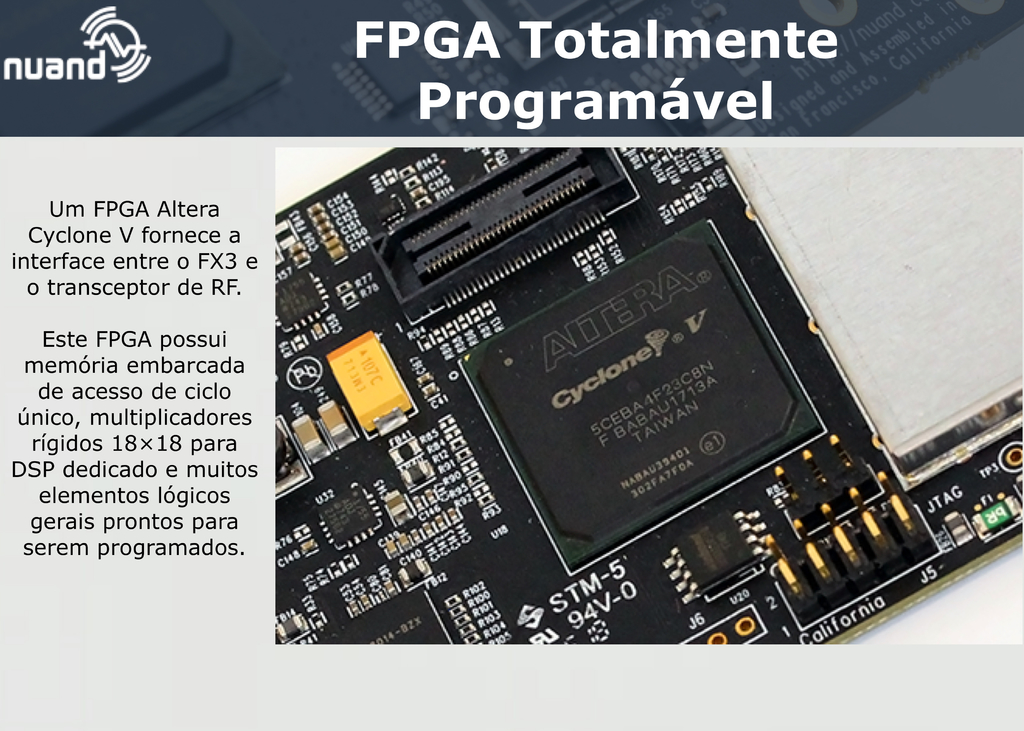

FPGA totalmente programável Um FPGA Altera Cyclone V fornece a interface entre o FX3 e o transceptor de RF. Este FPGA possui memória embarcada de acesso de ciclo único, multiplicadores rígidos 18×18 para DSP dedicado e muitos elementos lógicos gerais prontos para serem programados.
Transceptor de RF de banda larga O Analog Devices AD9361 é um transceptor de RF de alto desempenho totalmente integrado. Feito para protocolos sem fio de próxima geração, este transceptor é capaz de lidar com qualquer coisa, desde simples áudio FM até o mais recente padrão 5G LTE, e o que quer que o futuro possa reservar.

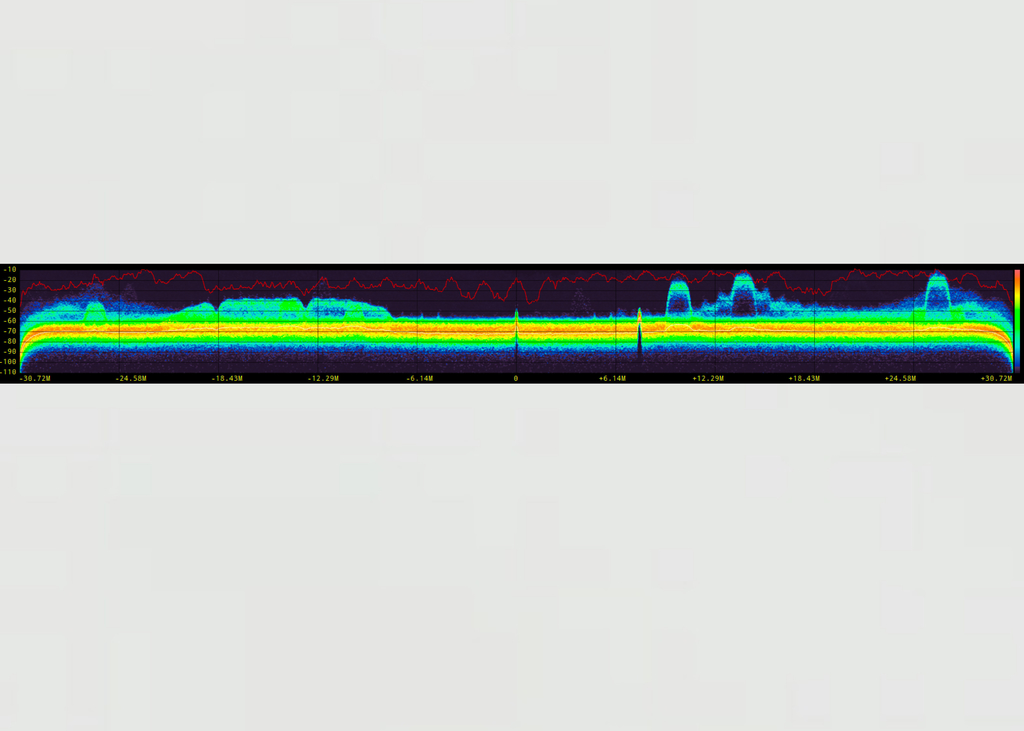

Qualidade Profissional O design do bladeRF foi testado e verificado para atender aos nossos mais altos padrões. Cada dispositivo é capaz de transmitir sem esforço e com fidelidade até mesmo as modulações de ordem mais alta. No desempenho máximo de RF, o bladeRF pode ocupar 2×2 56MHz de largura de banda em sua faixa de frequência operacional sem distorções significativas e EVMs em torno de 1%.
O que vem na Caixa
bladeRF xA4 THERMAL (49KLE Cyclone V FPGA, Improved Temperature Range Altera FPGA 5CEFA4F23I7N )
