Amplificador de potência (PA) integrado LimeRFE, amplificador de baixo ruído (LNA) e solução de filtro para aplicações de rádio definidas por software LimeSDR e LimeNET Micro. Versão de custo reduzido sem suporte para bandas de celular.
O Lime RF Front End (LimeRFE) é um módulo de amplificador de potência (PA) de hardware aberto com filtragem apropriada e circuitos de suporte para aumentar as plataformas LimeSDR, LimeSDR Mini e LimeNET Micro, fornecendo uma solução completa que aborda aplicações da vida real, desde rádio HAM para implementações de rede celular compatíveis com os padrões.
O LimeRFE aprimorará qualquer projeto sem fio baseado em LimeSDR, fornecendo:
Um único LimeRFE cobre três conjuntos muito diferentes de bandas: HAM, celular e banda larga. A banda exata usada a qualquer momento é selecionável por software. Ao tornar o front-end de RF definível em software, o LimeRFE é o próximo passo na evolução do rádio definido por software.

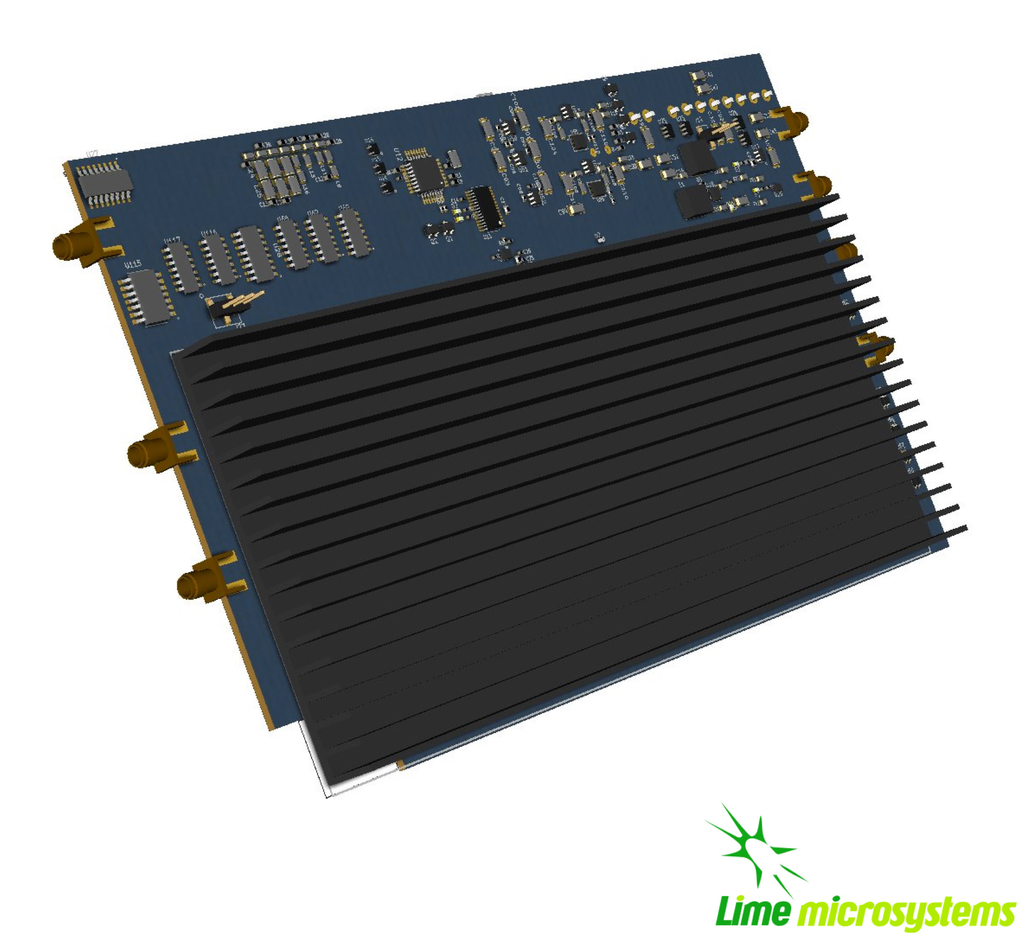

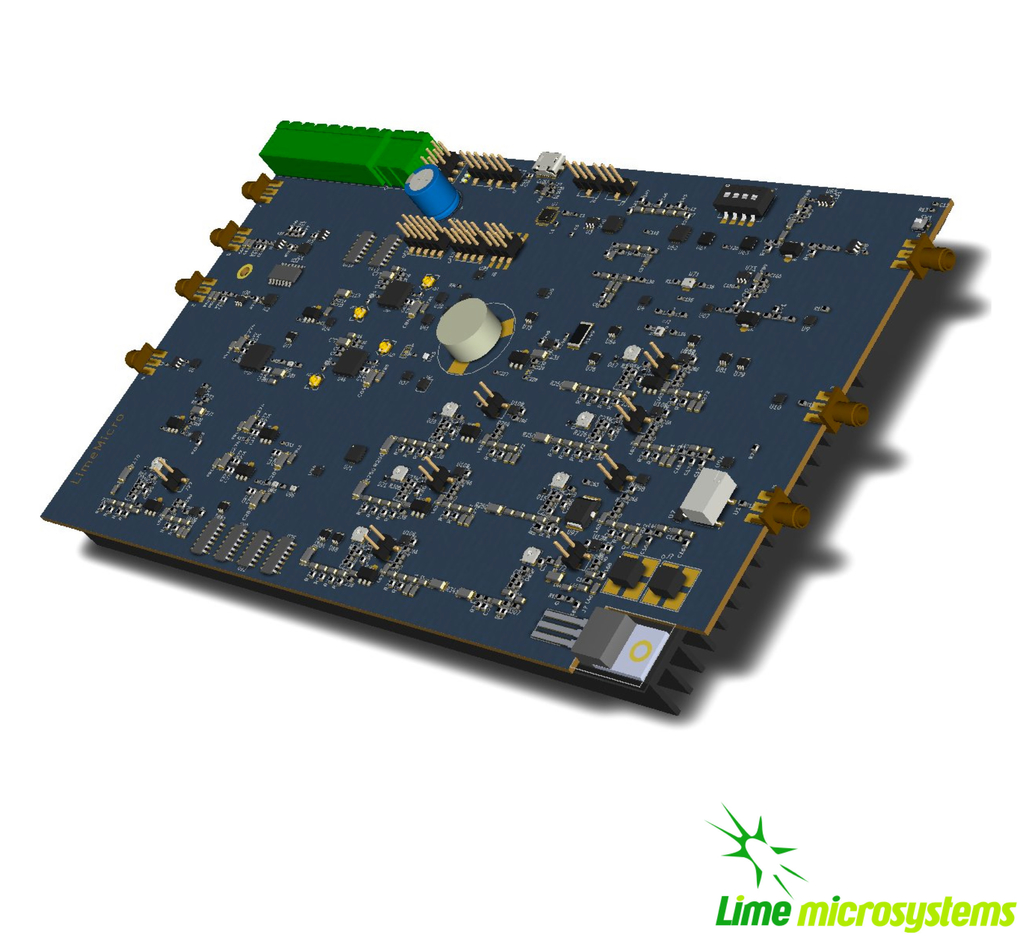

Renderização LimeRFE frontal (esquerda) e traseira (direita)
| Não. | Nome | Frequência (MHz) | Saída P1dB (dBm)* |
|---|---|---|---|
| 1** | HF** | 1,6 - 30** | 33 |
| 2 | 6m, 4m | 50 – 54, 69,9 – 70,6 | 30 |
| 3 | 2m | 144 – 146 | 33 |
| 4 | 1,25 m | 220 – 225 | 32 |
| 5 | 70 cm | 430 – 440 | 32 |
| 6 | 33 cm | 902 – 928 | 27 |
| 7 | 23 cm | 1240 – 1325 | 27 |
| 8 | 13 cm | 2300 – 2450 | 31 |
| 9 | - | 3300 – 3500 | 24 |
* Estimativas preliminares do ponto de compressão de 1 dB
** Veja nota abaixo sobre bandas de HF
Dependendo da aplicação e da configuração geral do sistema, pode ser necessária filtragem adicional para uso com bandas de HF. Em particular, HF não é uma, mas dez bandas começando em 1,6 - 1,8 MHz e subindo gradualmente até 28,0 - 29,7 MHz. A filtragem integrada atenuará os sinais maiores que 30 MHz, mas não os harmônicos Tx ou os sinais Rx fora da banda abaixo disso. Você pode precisar de filtragem adicional, dependendo do ambiente (se houver HAMs próximos operando em outras bandas de HF, por exemplo) e se você está usando amplificadores de potência externos com filtros integrados, unidades de sintonia de antena, etc.
