Lime Microsystems LimeSDR Mini 2.0

Produto Lacrado de Fábrica

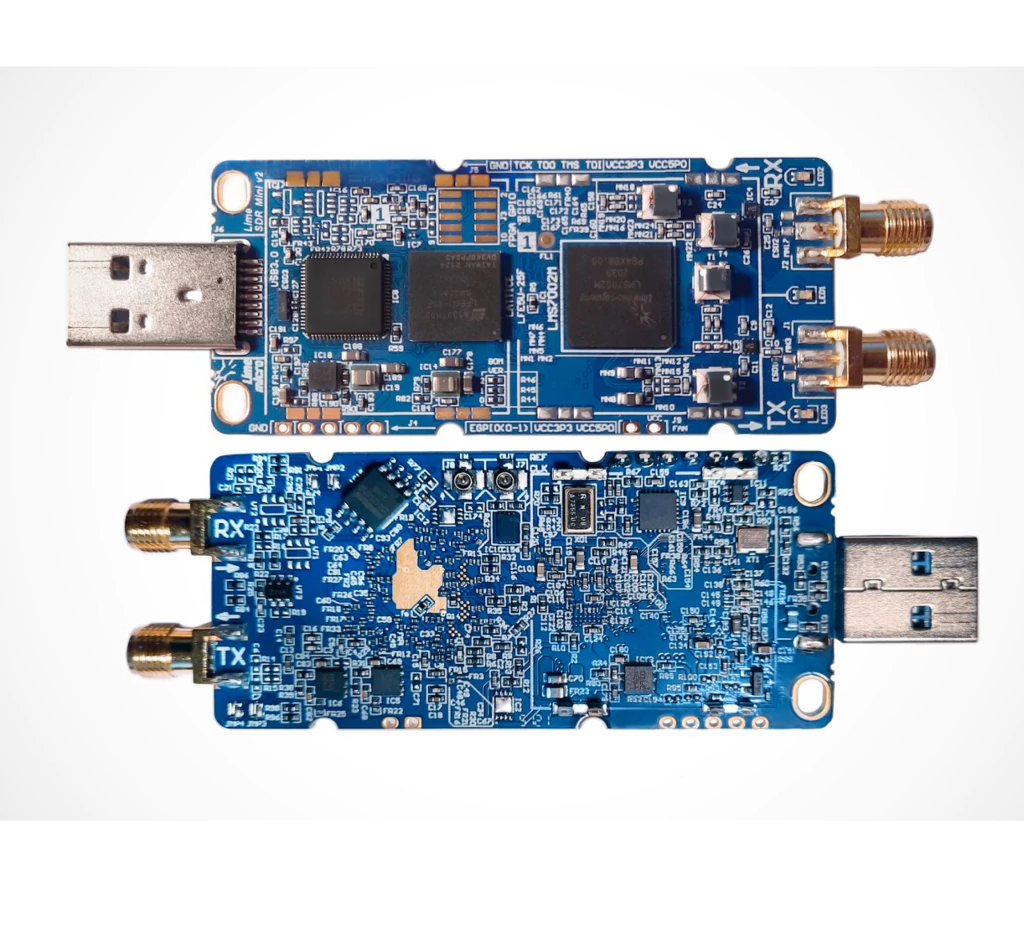

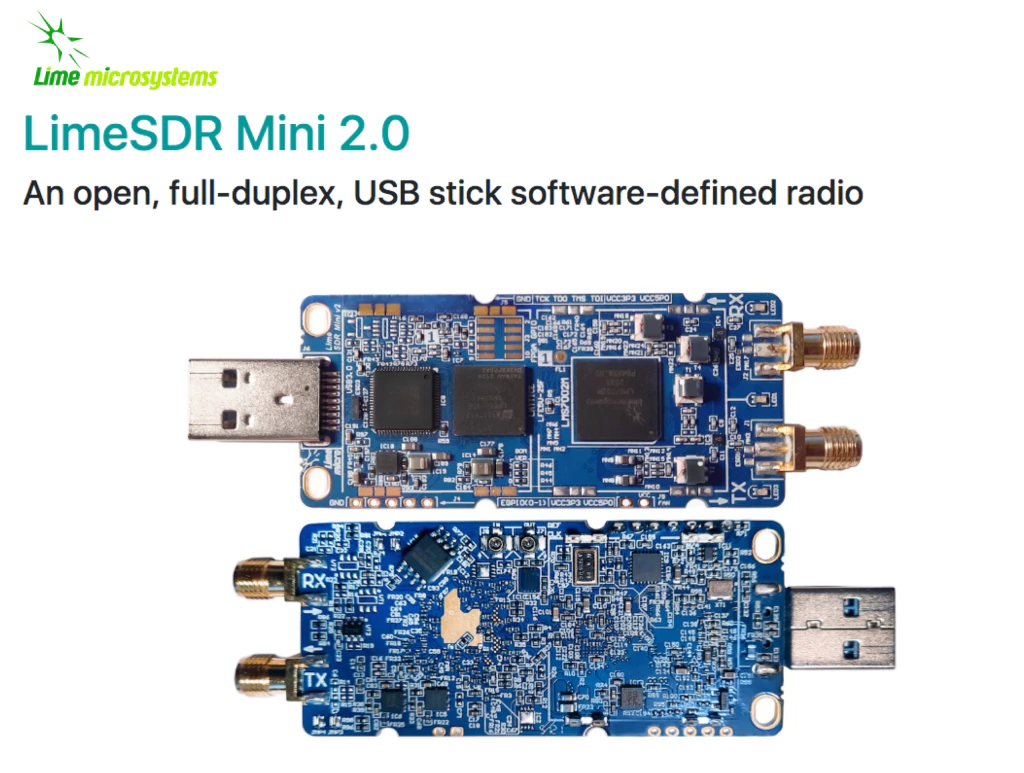

LimeSDR Mini 2.0

Um rádio definido por software de stick USB aberto, full-duplex

O LimeSDR Mini 2.0 é um substituto atualizado para o LimeSDR Mini, uma plataforma de hardware para desenvolver e prototipar designs digitais e de RF de alto desempenho e lógica intensiva que usam um FPGA acoplado ao transceptor de RF LMS7002M da Lime Microsystems .

Adeus, LimeSDR e LimeSDR Mini

Desde que introduzimos o LimeSDR há mais de seis anos, e o LimeSDR Mini cerca de um ano depois, enviamos dezenas de milhares de unidades para engenheiros em todo o mundo para uso em tudo, desde estações terrestres de satélite até televisão digital .

Quer você seja um amador usando LimeSDR ou LimeSDR Mini para aprender sobre rádio definido por software, ou uma empresa integrando centenas de unidades em seu produto comercial, estamos entusiasmados com a amplitude e profundidade dos aplicativos LimeSDR Mini que você criou .

É por isso que tem sido especialmente difícil assistir a tudo isso parar no ano passado devido à escassez global de eletrônicos e chips.

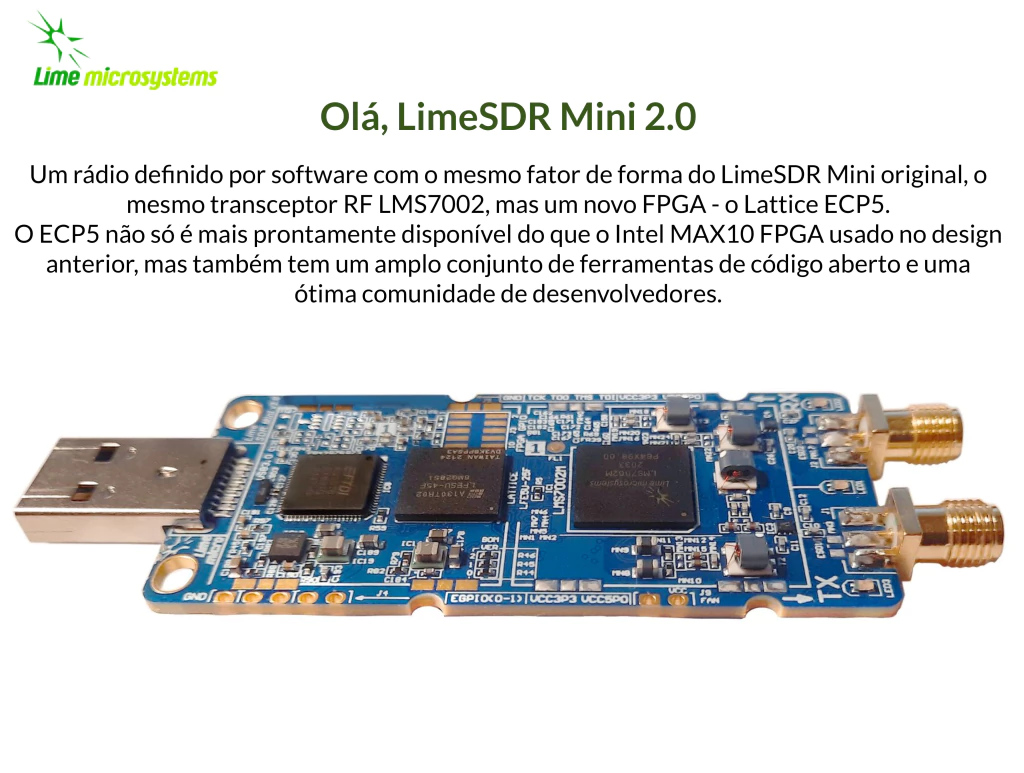

Olá, LimeSDR Mini 2.0

Em vez de esperar indefinidamente e torcer para que a cadeia de suprimentos retroceda para um momento que provavelmente não veremos novamente em breve, voltamos à prancheta.

O resultado é o LimeSDR Mini 2.0 , um rádio definido por software com o mesmo formato do LimeSDR Mini original, o mesmo transceptor de RF LMS7002, mas um novo FPGA - o Lattice ECP5.

O ECP5 não apenas está mais prontamente disponível do que o Intel MAX10 FPGA usado no projeto anterior, mas também possui um amplo conjunto de ferramentas de código aberto e uma grande comunidade de desenvolvedores.

Código aberto

Temos orgulho da abertura do LimeSDR Mini 2.0. Antes de ir para a produção, vamos liberar os seguintes arquivos fonte:

• Esquemas de placa
• Layout da placa
• Arquivos de fabricação (por exemplo, Gerbers, broca e arquivos de posicionamento de peças)
• Gateware FPGA
• software host
• Documentação
• Configuração da cadeia de ferramentas

Aplicações

A comunidade SDR tem usado os produtos Lime para uma ampla gama de aplicações, tais como:

• Transmissão de TV digital amadora
• estação terrestre de satélite
• Transmitindo FM para a Internet
• OreSat, o primeiro satélite do Oregon
• Controlador e bloqueador de varredura de espectro para drones
• Gerador de padrão de bits alinhado com o fluxo de dados SDR
• Transmissão de áudio digital

Como o LimeSDR Mini 2.0 possui um FPGA com ainda mais portas lógicas do que seus predecessores, esperamos que o número e os tipos de aplicativos aumentem de acordo. Compartilharemos alguns exemplos à medida que a campanha avança.

Compatibilidade

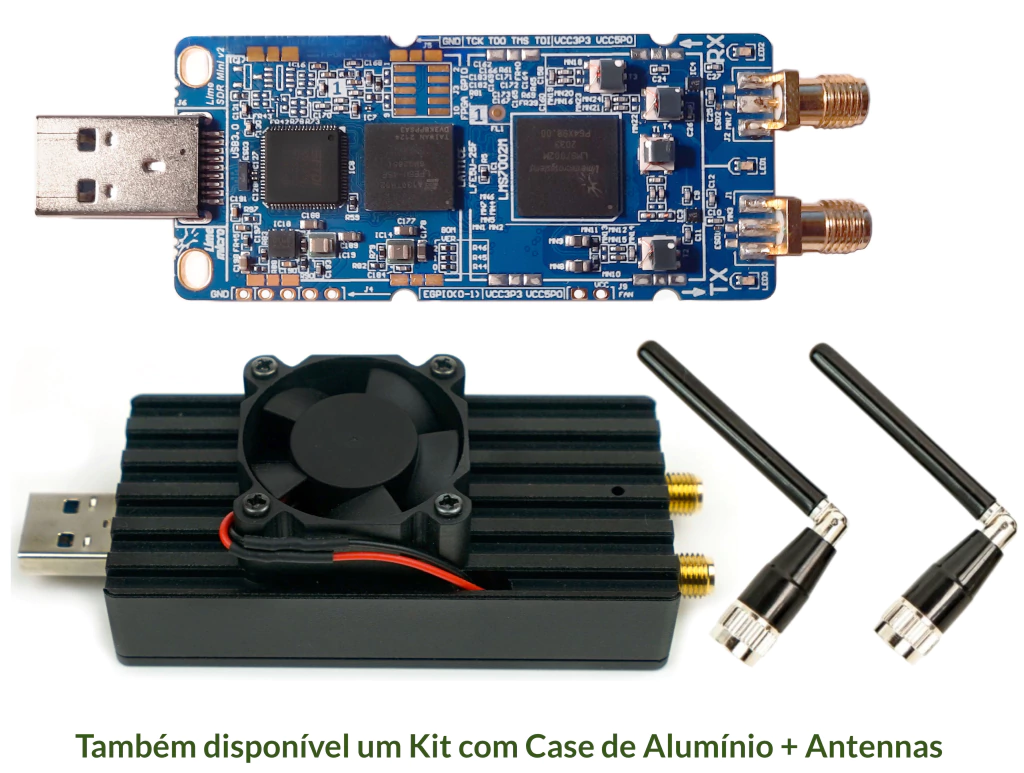

O LimeSDR Mini 2.0 é compatível com o mesmo invólucro de acrílico e antenas do LimeSDR Mini original. Observe que o Lime AC Mini Case de terceiros não é compatível com o LimeSDR Mini 2.0, pois as alturas de alguns dos ICs no LimeSDR Mini 2.0 são ligeiramente diferentes das do LimeSDR Mini, o que faz com que o case não feche completamente.

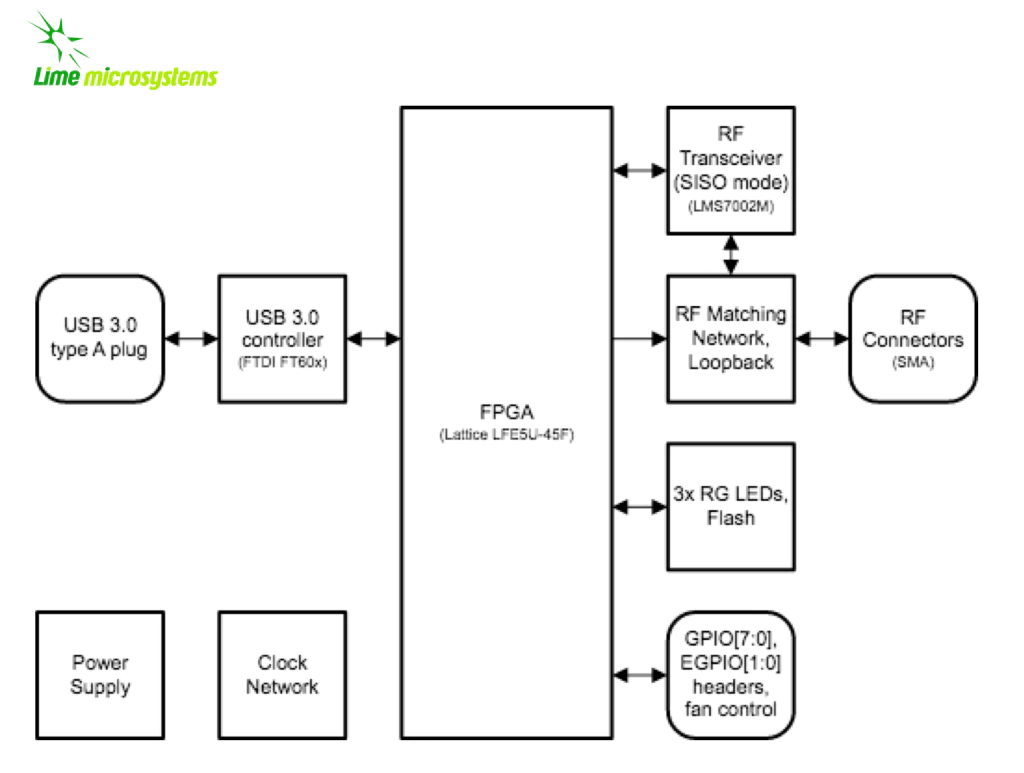

Diagrama de bloco

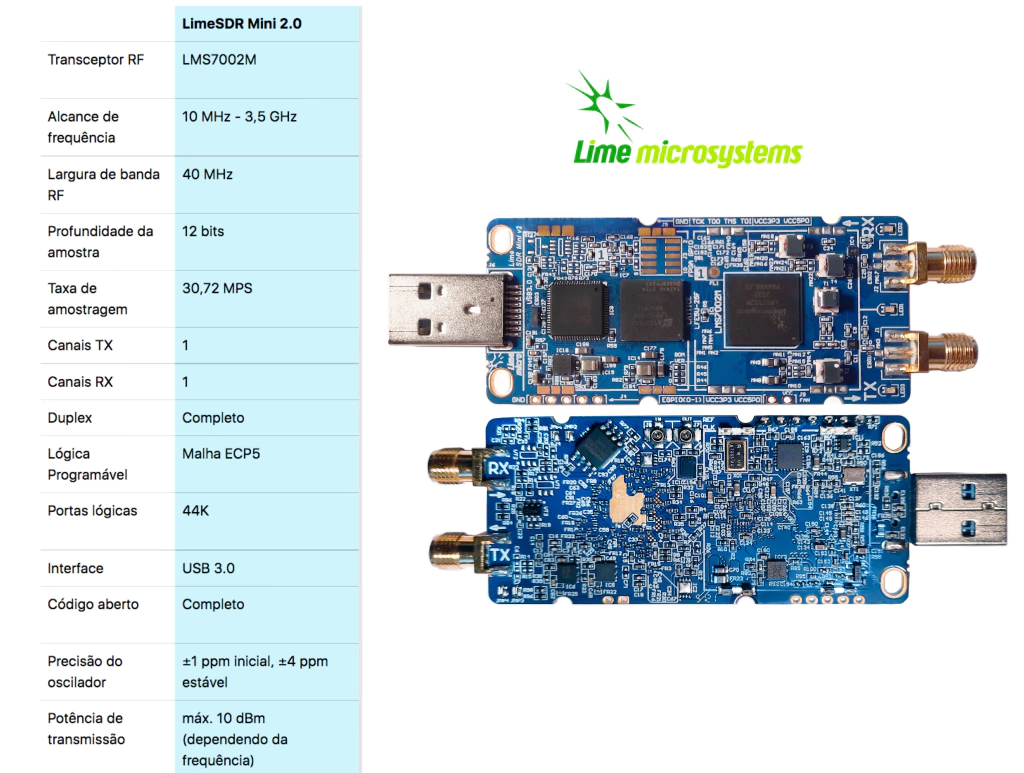

Comparações
