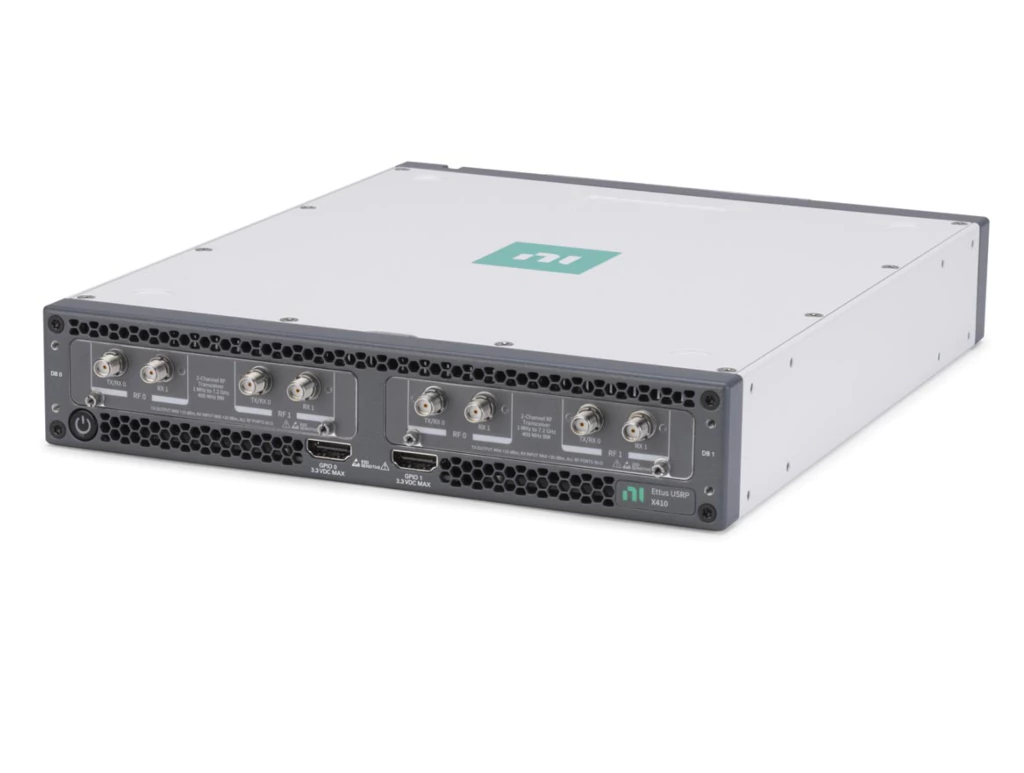

O NI Ettus USRP X410 é um rádio definido por software (SDR) multicanal de alto desempenho, baseado em RFSoC Zynq US+ para projetar e implementar sistemas sem fio de última geração.

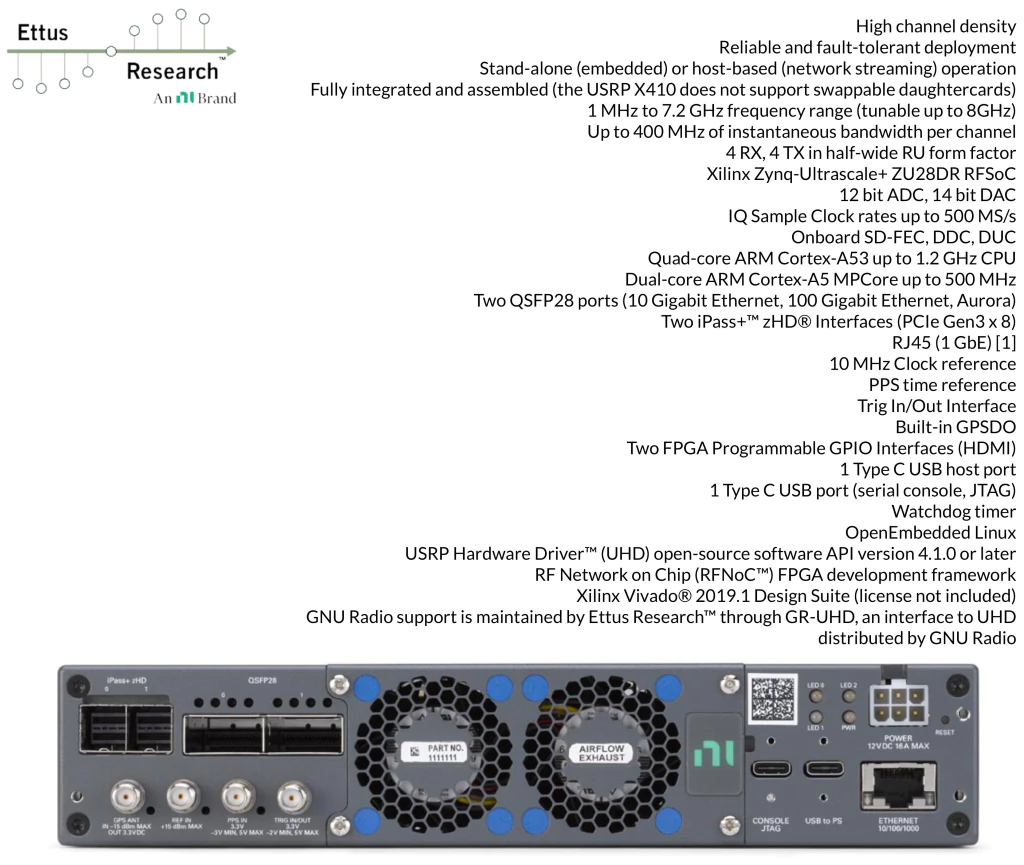

Product Highlights
High channel density
Reliable and fault-tolerant deployment
Stand-alone (embedded) or host-based (network streaming) operation
Fully integrated and assembled (the USRP X410 does not support swappable daughtercards)
1 MHz to 7.2 GHz frequency range (tunable up to 8GHz)
Up to 400 MHz of instantaneous bandwidth per channel
Xilinx Vivado® 2019.1 Design Suite (license not included)
GNU Radio support is maintained by Ettus Research™ through GR-UHD, an interface to UHD distributed by GNU Radio
[1] The RJ45 port is used for remote management of the device and does not support IQ streaming.
Visão geral

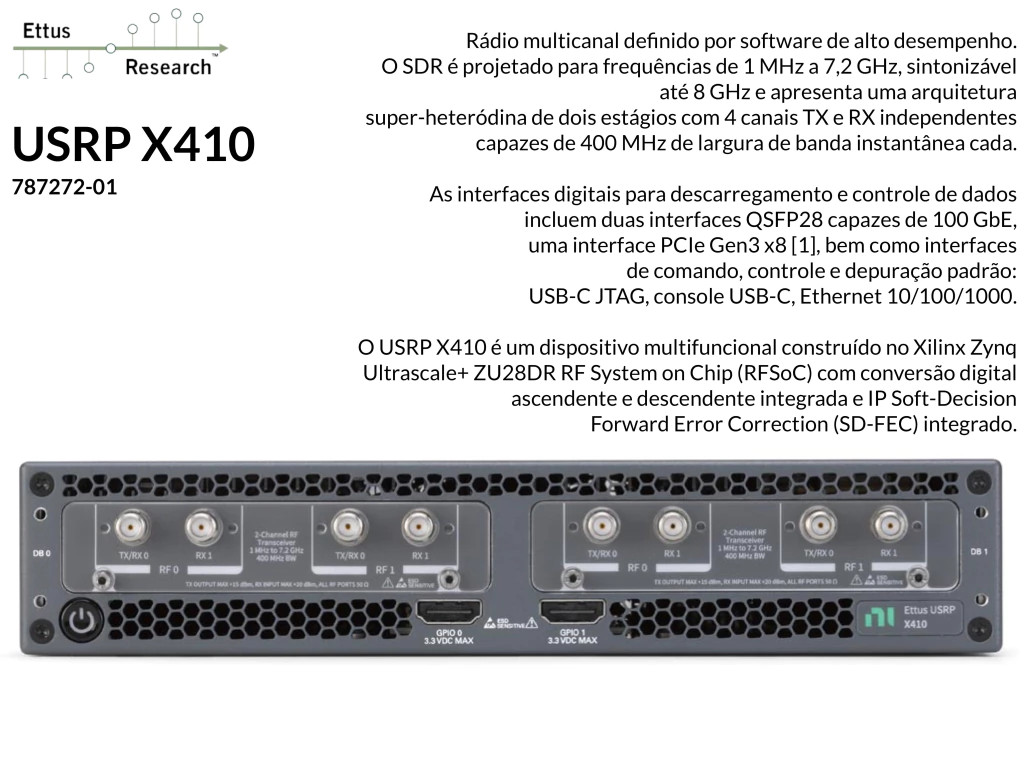

O NI Ettus USRP X410 é um rádio multicanal definido por software de alto desempenho. O SDR é projetado para frequências de 1 MHz a 7,2 GHz, sintonizável até 8 GHz e apresenta uma arquitetura super-heteródina de dois estágios com 4 canais TX e RX independentes capazes de 400 MHz de largura de banda instantânea cada. As interfaces digitais para descarregamento e controle de dados incluem duas interfaces QSFP28 capazes de 100 GbE, uma interface PCIe Gen3 x8 [1], bem como interfaces de comando, controle e depuração padrão: USB-C JTAG, console USB-C, Ethernet 10/100/1000. O USRP X410 é um dispositivo multifuncional construído no Xilinx Zynq Ultrascale+ ZU28DR RF System on Chip (RFSoC) com conversão digital ascendente e descendente integrada e IP Soft-Decision Forward Error Correction (SD-FEC) integrado.
Use o software de sua escolha O NI Ettus USRP X410 é totalmente suportado no popular driver de hardware USRP (UHD) de código aberto versão 4.1 ou posterior[2]. O UHD 4.1 foi projetado para suportar os grandes requisitos de movimentação de dados impostos pela largura de banda de 400 MHz e vários canais integrados. O USRP X410 suporta fluxos de design SDR de código aberto, como C/C++ e GNU Radio, bem como LabVIEW FPGA [1]. Ao contrário de outros sistemas baseados em RFSoC, o USRP X410 está totalmente pronto para portar seus designs UHD anteriores para aproveitar as vantagens dos recursos de alto desempenho com uma simples recompilação.
Operação em rede/autônoma Como o USRP X410 é construído no dispositivo RF System on Chip (RFSoC) ZU28DR, ele vem equipado com um subsistema de processamento ARM Cortex-A53 quad-core, com clock de até 1,2 GHz para requisitos de aplicativos autônomos. Além disso, o RFSoC contém uma unidade de processamento em tempo real ARM Cortex-R5 dual-core para monitoramento e controle integrados.
IP integrado O RFSoC integrado no USRP X410 contém mais do que o dobro de recursos lógicos programáveis FPGA do que os dispositivos USRP da série X da geração anterior. Além disso, o ZU28DR vem com 8 núcleos IP rígidos de correção de erro de encaminhamento de decisão suave (SD-FEC), ideais para sistemas de comunicação sem fio. Dada a natureza de alta velocidade dos ADCs e DACs integrados ao RFSoC, o dispositivo Zynq tem 8 núcleos IP de upconversion digital e downconversion digital, permitindo rápida reajuste em banda ou redução de sinal.
Sincronização Multi-Rádio A operação sincronizada de tempo e clocking multi-rádio é possível com o GPSDO (oscilador disciplinado por GPS) integrado ou com as interfaces de sinal de entrada de referência de 10 MHz e 1 PPS (Pulso por Segundo). As operações de alinhamento de fase e coerência de fase multi-rádio não são suportadas, pois a funcionalidade de importação e exportação de LO de cadeia de RF não é suportada no USRP X410.
[1] PCIe Gen3 x8 é suportado apenas pelos fluxos de design NI-USRP e LabVIEW FPGA [2] 100 GBE suportados em UHD 4.2 ou posterior
