ETTUS RESEARCH USRP B210 com Case 782981-01 , 784190-01, 471-043
Produto Lacrado de Fábrica
Product Highlights
RF coverage from 70 MHz – 6 GHz
GNU Radio, C++ and Python APIs
USB 3.0 SuperSpeed interface
Standard-B USB 3.0 connector
Flexible rate 12 bit ADC/DAC
Grounded mounting holes
2 TX & 2 RX, Half or Full Duplex
Fully-coherent 2x2 MIMO capability
Xilinx Spartan 6 XC6SLX150 FPGA
Up to 56 MHz of instantaneous bandwidth in 1x1
Up to 30.72 MHz of instantaneous bandwidth in 2x2
Includes DC power supply
GPIO capability
First fully integrated, two-channel USRP device with continuous RF coverage from 70 MHz – 6 GHz
Full duplex, MIMO (2 Tx & 2 Rx) operation with up to 56 MHz of real-time bandwidth (61.44MS/s quadrature)
Fast and convenient SuperSpeed USB 3.0 connectivity
GNURadio and OpenBTS support through the open-source USRP Hardware Driver™ (UHD)
Open and reconfigurable Spartan 6 XC6SLX150 FPGA (for advanced users)
Early access prototyping platform for the Analog Devices AD9361 RFIC, a fully integrated direct conversion transceiver with mixed-signal baseband

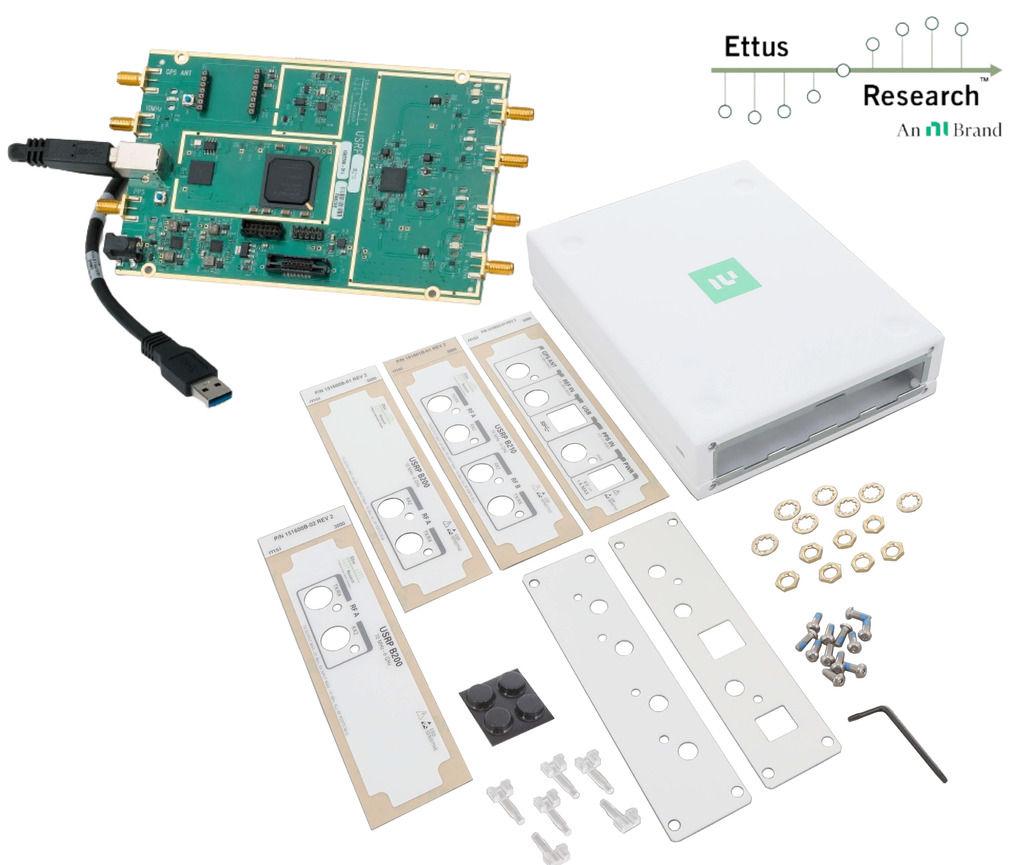

Na Caixa
USRP B210 board
Case
USB 3.0 cable
Universal power supply
Case Incluído:
Top Enclosure
Bottom Enclosure
Front Panel
Rear Panel
B210 Front Overlay
B200 Front Overlay
Rear Overlay
Lightpipes
Adhesive Feet
8 mm Screws
SMA Nuts and Washers
Torx Key
Visão geral
O USRP B210 fornece uma plataforma Universal Software Radio Peripheral (USRP™) de placa única totalmente integrada com cobertura de frequência contínua de 70 MHz a 6 GHz.
Projetado para experimentação de baixo custo, ele combina o transceptor de conversão direta RFIC AD9361, fornece até 56 MHz de largura de banda em tempo real, um FPGA Spartan6 aberto e reprogramável e conectividade SuperSpeed USB 3.0 rápida com alimentação de barramento conveniente .
O suporte total para o software USRP Hardware Driver™ (UHD) permite que você comece imediatamente a desenvolver com GNU Radio, crie protótipos de sua própria estação base GSM com OpenBTS e faça uma transição perfeita do código do USRP B210 para plataformas USRP de alto desempenho e pronto para a indústria.
Um kit de acessórios de gabinete está disponível para usuários de dispositivos PCB verdes (revisão 6 ou posterior) para montar uma caixa protetora de aço.
Experimentação com SDR de baixo custo
Experimente o USRP B210 em uma ampla gama de aplicações, incluindo: transmissão de FM e TV, celular, GPS, WiFi, ISM e muito mais.
Os usuários podem começar imediatamente a criar protótipos no GNURadio e participar da comunidade SDR de código aberto.
O suporte total do software UHD permite a reutilização contínua de código de designs existentes, compatibilidade com aplicativos de código aberto como HDSDR e OpenBTS e um caminho de atualização para sistemas USRP prontos para o setor para atender aos requisitos do aplicativo.
Aqui estão alguns exemplos do que você pode fazer com um USRP B210:
Arquitetura do Sistema B210
O frontend de RF integrado no USRP B210 foi projetado com o novo Analog Devices AD9361, um transceptor de conversão direta de chip único, capaz de transmitir até 56 MHz de largura de banda de RF em tempo real.
O B210 usa ambas as cadeias de sinal do AD9361, fornecendo capacidade MIMO consistentemente.
O processamento e controle do sinal integrado do AD9361 é realizado por um FPGA Spartan6 XC6SLX150 conectado a um PC host usando SuperSpeedUSB 3.0.
A taxa de transferência em tempo real do USRP B210 é avaliada em quadratura de 61,44MS/s, fornecendo 56 MHz completos de largura de banda de RF instantâneamente ao PC host para processamento adicional usando GNU Radio ou aplicativos que usam uma API UHD.
Para recursos de rendimento detalhados em várias configurações SISO e MIMO, consulte a tabela de benchmark USRP B200/B210.
Primeiro dispositivo USRP de dois canais totalmente integrado com cobertura de RF contínua de 70 MHz a 6 GHz
Operação full duplex, MIMO (2 Tx e 2 Rx) com até 56 MHz de largura de banda em tempo real (quadratura de 61,44 MS/s)
Conectividade SuperSpeed USB 3.0 rápida e conveniente
Suporte GNURadio e OpenBTS através do USRP Hardware Driver™ (UHD) de código aberto
FPGA Spartan 6 XC6SLX150 aberto e reconfigurável (para usuários avançados)
Plataforma de prototipagem de acesso antecipado para o Analog Devices AD9361 RFIC, um transceptor de conversão direta totalmente integrado com banda base de sinal misto
