ESTOQUE: 9 UN
SKU: Connecttech.Carrier.Board.ORIN.AGX



Carrier Board for NVIDIA Jetson AGX Orin



Produto Lacrado de Fábrica

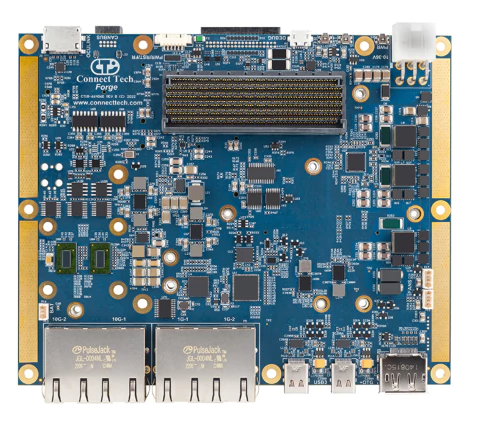

AGX201



Forge Carrier Board para NVIDIA® Jetson AGX Orin™





Forge é a primeira Carrier Board com todos os recursos da Connect Tech para o módulo NVIDIA® Jetson AGX Orin™ . Esta placa de suporte para Jetson AGX Orin™ foi projetada especificamente para plataformas implantáveis ​​comercialmente e ocupa pouco espaço de 155 mm x 125 mm.

A Forge fornece acesso a uma lista impressionante de interfaces de última geração no Jetson AGX Orin, adicionando interfaces adicionais de 3x USB 3.2, 2x GbE, Display Port e um conector de entrada de alimentação Mini-Fit Jr. de 6 pinos com trava.

Placas de expansão de câmeras robustas também estarão disponíveis para uso com o Forge para interagir diretamente com interfaces MIPI CSI de alta densidade.

Integrações com armazenamento externo e WiFi/Bluetooth via Intel 8265 também estão disponíveis.



AGX201 Specifications





Compatibility

NVIDIA® Jetson AGX Orin™

Networking

2x 10GBASE-T (10G Ethernet)
2x 1000BASE-T (1G Ethernet)

Display

1x DisplayPort

Camera Inputs

1x 16-Lane MIPI Expansion Connector

Interface directly to a range of MIPI CSI, GMSL2
or FPD-Link III image sensors.

USB

1x USB 3.2 Ports (Type-C – OTG Capable), 1x USB 3.2 Ports (Type-C)

Storage

1x Micro SD, 2x NVMe M.2 Key M Slots

UART

2x @ 3.3V levels UART1 and UART2
2x RS-232/485 UARTs

I2C/SPI

2x I2C Channel @ 3.3V IO
2x SPI Channel @ 3.3V IO

CAN

2x CAN 2.0b Isolated Port

GPIO

4x GPI, 4x GPO

User Expansion

1x M.2 Key E 2230 Wifi/BT (PCIe/USB2)
1x M.2 Key B 3042/3052 (LTE/5G – USB3) with
Micro SIM

Input Power

+10 to 36V DC Wide Input Power
(6-pin Mini-fit Jr. Connector)

Buttons

Power, Reset, Recovery
(Tactile Buttons as well as fine pitch pin header connector)

RTC Battery

3-pin Picoblade connector to accept CTI battery cable assembly

PCB/Electronics Mechanical Information

Dimensions: 155mm x 125mm

Operating Temperature

-40°C to +85°C (-40°F to +185°F)

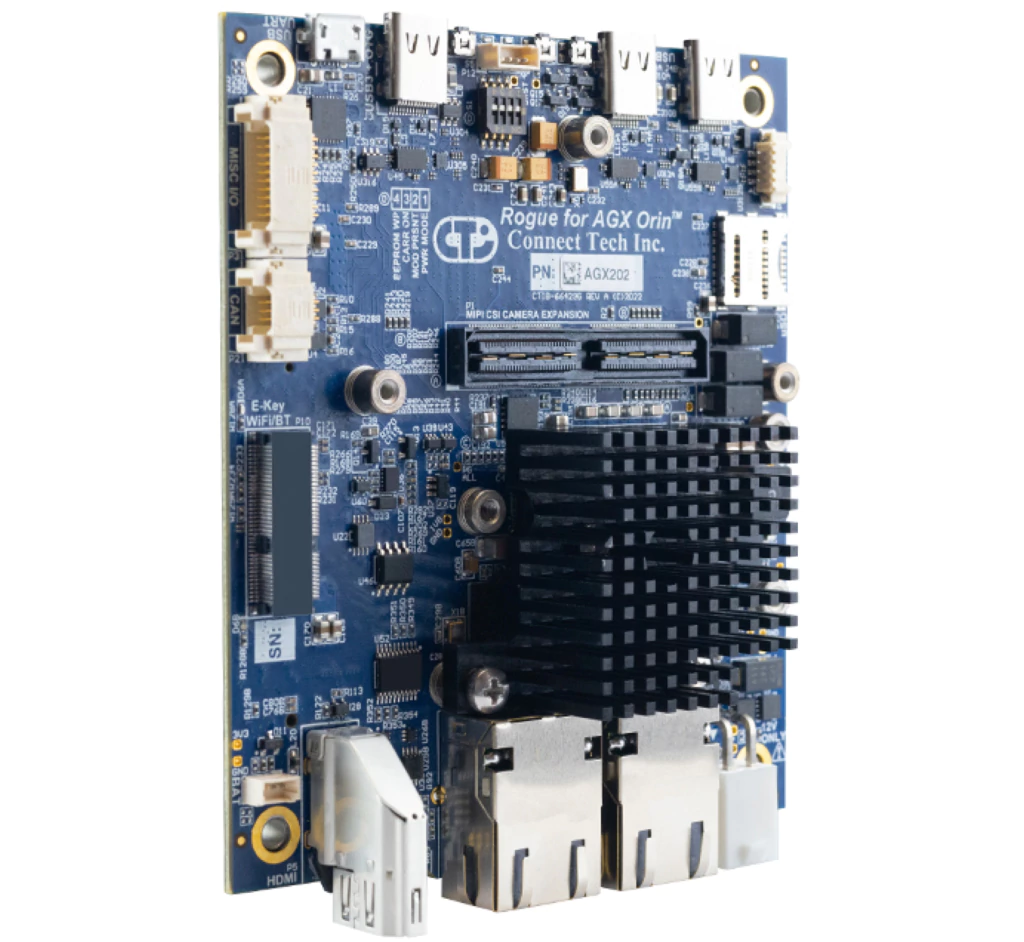

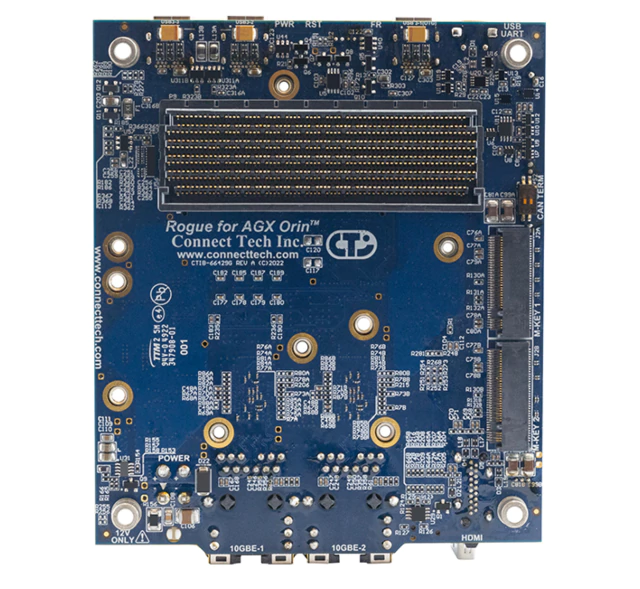

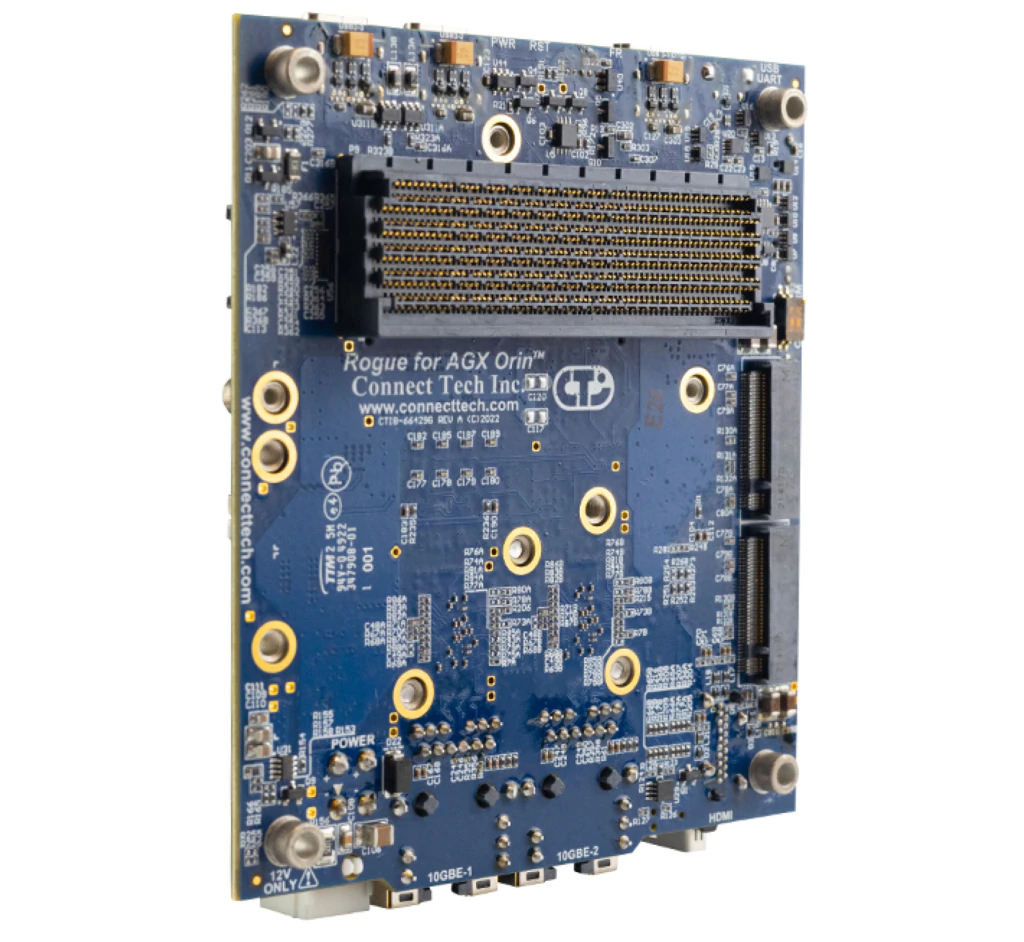

AGX202



Rogue Carrier Board para NVIDIA® Jetson AGX Orin™



Rogue Carrier para Jetson AGX Orin™ é uma Carrier Board com todos os recursos, projetada especificamente para plataformas implantáveis ​​comercialmente.

A Rogue for Jetson AGX Orin™ fornece acesso a uma lista impressionante de interfaces de última geração no Jetson AGX Orin, adicionando interfaces adicionais de 2x 10GbE, 3x USB 3.1, HDMI e um conector de entrada de alimentação Mini-Fit Jr.

Integrações com armazenamento externo e WiFi/Bluetooth via Intel 8265 também estão disponíveis.



AGX202 Specifications





Compatibility

NVIDIA® Jetson AGX Orin™

Networking

2X 10GBASE-T (10G Ethernet)

Display

1x HDMI (Type-A vert RA) (Supports up to HDMI 2.0 UHD 4K [2160p] at 60Hz)

Camera Inputs

– 6 x2 Lane MIPI CSI-2 or
– 4 x4 Lane MIPI CSI-2

All connected via high-density camera connector breakout. Same Pinout as development kit. Application specific camera add-on boards can be used in conjunction with this interface (Up to 6x MIPI I-PEX, SerDes Inputs: GMSL or FPD-Link III, HDMI Inputs)

USB

1x USB 3.2 Ports (Type-C – OTG Capable), 2x USB 3.2 Ports (Type-C)

Storage

1x Micro SD, 2x NVMe M.2 Key M Slots

UART

2x @3.3V Levels UART0 and UART1
Micro USB Debug UART

I2C/SPI

1x I2C Channel @ 3.3V IO
1x SPI Channel @ 3.3V IO

CAN

2 x CAN 2.0b Port (Non-Isolated)

GPIO

4 bits of 3.3V (level shifted GPIO)

User Expansion

1 x M.2 Key E Slot with PCIe & USB (WiFi + BT modules)

Input Power

+12VDC Input Only
(Positive Locking Molex Mini-Fit Jr Header)

Buttons

Power, Reset, Recovery
(Tactile Buttons as well as fine pitch pin header connector)

RTC Battery

3-pin Picoblade connector to accept CTI battery cable assembly

PCB/Electronics Mechanical Information

Dimensions: 92mm x 107mm

Operating Temperature

-40°C to +85°C (-40°F to +185°F)

Compatible Jetson SKUs

900-13701-0040-000
